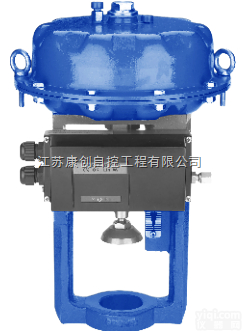

ZHA（B）多弹簧气动薄膜执行机构
- 产地：中国大陆
- 供应商：浙江永得利气动阀门有限公司
- 供应商报价：电议
- 标签：ZHA（B）多弹簧气动薄膜执行机构,常用仪表,阀门仪表,供应ZHA（B）多弹簧气动薄膜执行机构,浙江永得利气动阀门有限公司
产品库
ZHA（B）多弹簧气动薄膜执行机构
一、产品[多弹簧气动薄膜执行机构]的详细资料：
产品型号：ZHA（B）型
产品名称：多弹簧气动薄膜执行机构
产品特点： ZHA/B型多弹簧气动薄膜执行机构是针对老式的ZMA/B型单弹簧气动薄膜执行机构存在的尺寸大、笨重、深波纹膜片不可靠等问题设计开发的新型气动薄膜执行机构，具有受力均匀、稳定性好、尺寸小，重量轻等优点。
二、作用形式：
ZHA型：正作用，当信号压力增加时，阀杆部件向下移；
ZHB型：反作用，当信号压力增加时，阀杆部件向上移。
三、永得利Pai多弹簧气动薄膜执行机构主要参数：
| 型号 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 行程（mm） | 10 | 10、16 | 16、25 | 40 | 40、60 | 100 |
| 有效面积（cm） | 200 | 350 | 350 | 560 | 960 | 1600 |
| D1（mm） | 32 | 60 | 60 | 80 | 95 | 100 |
| D2（mm） | / | 80 | 80 | 105 | 122 | 130 |
| n-d | / | 2-Φ10 | 2-Φ10 | 4 -Φ12 | 4 -Φ14 | 4 -Φ18 |
| M | M8 | M8 | M8 | M12×1.25 | M16×1.5 | M20×1.5 |
| S（ZHA/ZHB）mm | 80/70 | 100/84 | 100/75 | 154/114 | 180/115 | 260/160 |
| 气源接口尺寸 | M10×1 | M12×1.25 | M16×1.5 | |||
| 气源压力 | 0.14、0.25MPa | |||||
| 环境温度 | -30~60oC | |||||
| 弹簧范围 | 0.02~0.10、0.04~0.10、0.08~0.24MPa | |||||
四、主要零件部件材料：
膜盖材质：HT200、1Cr18Ni9Ti
支架材质：HT200
膜片材质：橡胶夹增强涤纶织物
弹簧材质：60Si2Mn
五、永得利Pai多弹簧气动薄膜执行机构外形尺寸及重量：
| 型号 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| H（mm） | 220 | 270 | 300 | 375 | 490 | 720 |
| D（mm） | 236 | 285 | 285 | 360 | 470 | 620 |
| 重量（Kg） | 10 | 12 | 16 | 22 | 52 | 125 |
订货须知：
一、①气动执行器产品名称与型号②气动执行器口径③气动执行器是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定永得利公司的气动执行器型号，请按气动执行器型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的永得利阀门专家为您审核把关。
