指针式液位计;指针刻度式液位计;刻度盘液位计”液位计

概述

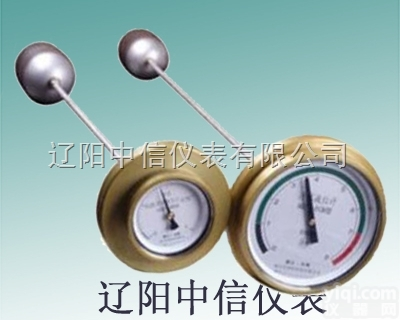

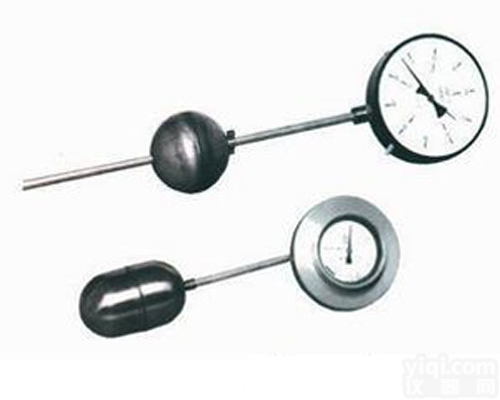

BS-T03指针式液位计是一种简易的液位测量仪表,它具有开孔小，液位直接指针指示，远传液位信号等特点，适用于化工行业中各种小型槽、罐等的各种形状的容器以及一般企业、民用建筑的水塔（水箱）所需价格低廉的液位测量，以解决人工测量液位的困难。



主要技术数据

1、测量范围：0～5m内任意选择。
2、指示精度：5％
3、工作压力：≤10MPa
4、使用介质温度：-30～+200℃
5、使用介质密度：0.5～2g/cm
6、材质：1Cr18Ni9Ti
7、远传距离：≤1000米



原理结构

液位计是根据力平衡原理设计的。当液位处于某一高度时浮球重量为W，配重杆重量为W1，浮球浸在液体中所受到的浮力F，系统磨擦力为f。在平衡状态下：W-F-W1-f=0
     当液位上升时，浮力F增大，W、W1、和f均不变，上式平衡破坏，配重杆下压。直到F力减少到原来值，新的平衡才建立。如F力一直在增大，即液位一直在上升，配重杆一直下压。反之，液位下降，则配重杆上升，从而带动传动轴转动，在传动磁铁的作用下使指针转动，以此来指示液位的高度。
