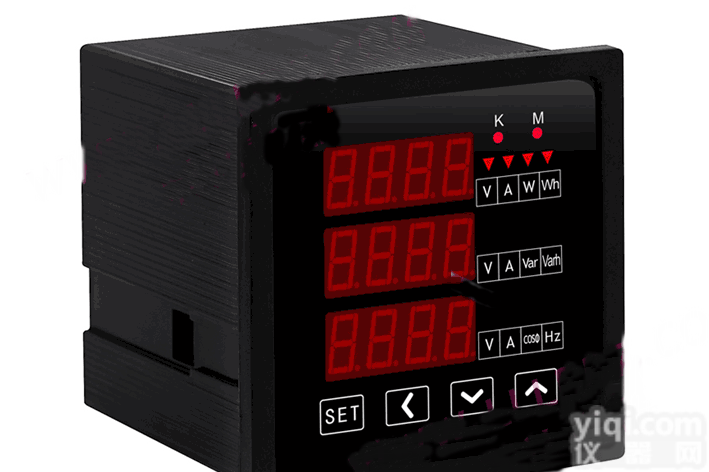

CD194U-9K4型三相三数显电压智能表

一、功能综述

CD194U-9K4型三相三数显电压智能表是根据我国对电力设备的运行和监控要求而设计的，用户可以通过面板按键整定PT参数，直观显示系统一次母线电压，数码管同时显示三相电压值，显示清晰美观，能直接取代传统的模拟指针表，并带有RS485接口，与微机进行数据交换，是适合工矿企业、民用建筑、楼宇自动化等现代供配电系统的一种高性能自动化仪表。

二、主要技术指标

1、信号输入

标称输入电压：AC 100V、400V

允许过量程：瞬时：电压2倍/2秒; 持续：1. 2倍

2、测量范围：0 ～ 500V

3、显示范围：低压型0.0 ～ 9999V，超出显示范围显示“ ----”，小数点根据量程自动切换

             高压型 0.000 ～ 999.9 kV，小数点根据量程自动切换

4、精度： 0.5 ％

5、通讯接口

RS485串行接口，ModBus协议，RTU格式，通讯波特率4800、9600可选

6、绝缘强度：                  IEC 60255-5  2KVrms-1min

7、环境承受能力：               工作  IEC 60068-1和2     　0℃～+55℃

               储存  IEC 60068-1和2     -25℃～+70℃

         湿热  IEC 60068-1-3       　93%RH 40℃

8、使用场合：无腐蚀性气体及金属粉尘，海拔高度< 3000 m

9、工作电源及功耗：    AC ( 85～265)V或DC ( 100～275)V     ≤5VA
