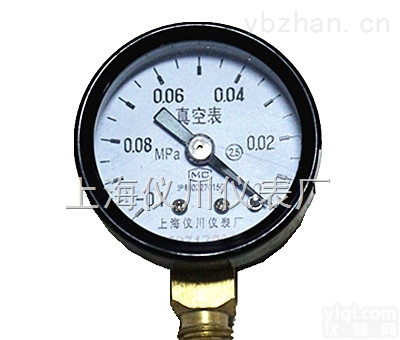

Z-50真空压力表

是否提供加工定制：是	品Pai：鑫仪	型号：XG-Z
类型：真空压力表	测量范围：-0.1～0（MPa）	精度等级：0.4 0.25
公称直径：150（mm）	环境温度：-40～70℃（℃）

真空压力表Z-50/60/75/100/150 真空压力表适用测量无爆炸，不结晶，不凝固，对铜和铜合金无腐蚀作用的液体、气体的真空压力测量。技术参数：

型号	结构形式	精确度%	测量范围 MPa
Z-50Z	轴向无边	±2.5	-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；
Z-60	径向无边
Z-60T	径向带后边
Z-60Z	轴向无边
Z-60ZQ	轴向带前边
Z-100	径向无边	±1.6
Z-100T	径向带后边
Z-100Z	轴向无边
Z-100ZQ	轴向带前边
Z-150	径向无边
Z-150T	径向带后边
Z-150Z	轴向无边
Z-150ZQ	轴向带前边
注：轴向可按要求带方形前边。

真空压力表使用工作温度：-40℃～70℃真空压力表执行标准：GB/T1226-2001外形尺寸：

型 号	外形尺寸mm
	A	B	C	D	d	d0	M
Z-50Z	29	24	0	50	/	/	14×1.5
Z-60	31	32	14	60	/	/	14×1.5
Z-60T	31	32	15		75	3.4
Z-60Z	30	32	0		/	/
Z-60ZQ	30	32	0		75	3.4
Z-100	44	45	18	100	/	/	20×1.5
Z-100T	44	46	19		118	5.5
Z-100Z	43	45	34		/	/
Z-100ZQ	43	45	44		118	5.5
Z-150	50	47	19	149	/	/	20×1.5
Z-150T	50	48	20		165	5.5
Z-150Z	51	47	55		/	/
Z-150ZQ	51	47	55		165	5.5
注：连接螺纹可按要求订货．

使用与订货须知： 工作环境应无腐蚀性气体。 订货请说明名称、型号及测量范围。
