补偿式反吹装置连续吹扫防堵装置

技术参数

l  仪表气源压力：≥0.6Mpa

l  测量误差：≤0.5 H2Omm

l  内反吹耗气量：0.5～1.5m3/h 压力0.2Mpa (可调)

l  使用环境：－30～70℃，相对湿度：≤95%

l  防护等级：IP56

l  吹扫装置取样头材质采用1Cr18Ni9Ti

1)     特点

a.         利用流体力学的动压补偿方法，真实地在线反映各测点的压力值。

b.         吹扫的压力大于被测的压力彻底解决了多粉尘和高温状态下压力

    测量管路的堵塞和烧毁现象。

c.         采用了调压稳压器，可对电厂提供的气源进行稳压，确保流量控

    制器输出流量的稳定，并能达到长时间的可靠运行。

d.         不需进行人工吹扫，大大减轻了工人的劳动强度。

e.         控制箱采用IP56结构，外形美观，尺寸小，安装简便。

f.          结构合理、安装方便、永不堵塞，测量准确，应用广泛。

2)  补偿式连续吹扫装置的型号定义

•

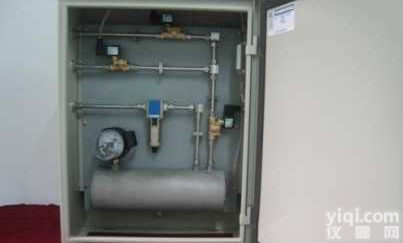

  智能定时吹扫装置




  概述: 为防止供风管道内的空气中的杂质、粉尘进入取压管线或动压测量装置的取压孔（全压孔或静压孔）中，形成堵塞，影响风压和风量测量 精度而设计的。装置由定时控制器、变送器入口保护阀、压缩空气调压阀、电动控制阀、气动控制阀、流量计、压力表等组成，按一定的时间周期间断性地对测量管线输送 5～8kgf/cm 2。压缩空气，保持 取压管线和动压测量装置取压孔的清洁和不阻塞，同时将变送器隔离开来以防止过压。 在风压测量的许多场合，一般多采用所谓的防堵器，这是Z经济、Z简单的方法。但 对于粉尘多、有一定湿度的气体，其防堵性能就差多了，而且它对于管线内由于露点造成 的堵塞或不畅，是无能为力的。而在这些场合，必须采用自动式定时吹扫装置。 特别是有一些采取插入式测量风量的装置，如皮托管、靠背管、均速管、双文丘里管 等，由于其动压取压口在风管道内部，其全压口正对流体，背压孔背对流向，二者都易被 堵塞。尤其当外部取压管密封不好时，堵塞得更快。因此，根据空气洁净度的程度定期吹 扫外部取压管线和测速装置的两个取压孔，对于保证准确测量是必不可少的。

  定时器在设定的时间段内将变送器与测量管线阻断，同时给计算机 DCS 采样系统发出 一个即将开始吹扫的开关信号，DCS 采样系统暂停采样。然后定时器开启吹扫阀，将压缩 空气注入测量管线和测速装置进行吹扫，使测量管线和测速装置保持清洁、通畅；同时变 送器可在吹扫过程中准确地保留吹扫前时刻的输出值。由定时器可以设定吹扫的间隔 和吹扫时间。当吹扫过程结束后，定时器发出已停止吹扫的开关信号，同时自动重新连接 变送器，DCS 系统又开始采样，恢复测量。

  1)   技术参数

  l  吹扫电源气压： 0.6Mpa

  l  工作电源： 220VAC 50HZ

  l  环境温度： -20～60℃

  l  防护等级：  IP65

  l  吹扫间隔时间：0.2～24 小时(可调)

  l  吹扫时间长度：5～60 秒(可调)

  l  气路接口：  Φ14

  2)     选型图

  定时吹扫装置的型号定义
