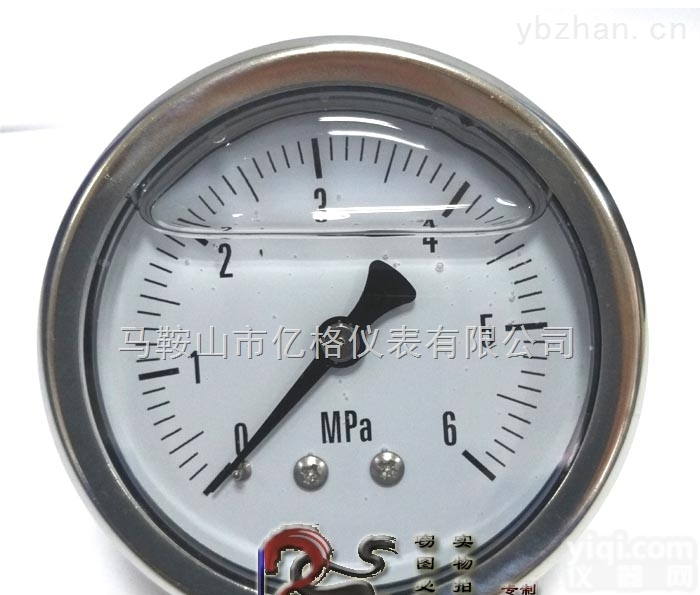

不锈钢压力表 不锈钢压力表[1]结构原理不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示全不锈钢压力表数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。 对于在外壳内充液(一般为硅油或甘油)的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。编辑本段不锈钢压力表主要技术指标标度范围 精确度等级
| 表盘直径（mm） | 标度范围(MPa) | 精度度等级(%) |
| ￠50 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 2.5 |
| ￠60 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 2.5 (1.6) |
| ￠75 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
| ￠100 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
| ￠150 | 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1、0~1.6、0~2.5、0~4、0~6、0~10、0~16、0~25、0~40、0~60、0~100； -0.1~0、-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4 | 1.6 (1.0) |
注意 括号内的精度等级仅供特殊订货。 使用环境温度：-25~70℃(外壳内充液) -40~70℃(外壳内不充液) 温度影响：不大于0.4%/10℃(使用温度偏离20±5℃) 抗工作环境振动：V·H·4级(外壳内充液) V·H·3级(外壳内不充液) 耐震型外壳防护等级：IP65 重量：0.2kg (Y-50) 0.35Kg(Y-60) 0.55Kg(Y-75) 0.85Kg(Y-100) 0.95kg (Y-150) · 导压系统及外壳等材质
| 零件名称 | 材 料 Pai 号 |
| 接 头 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
| 弹簧管 | 0Cr18Ni9 Ti(321) | 0Cr17Ni12Mo2(316) |
| 外 壳 | 0Cr18Ni9 |
编辑本段不锈钢压力表安装方式压力的定义 这里的压力概念，实际上指的是物理学上的压强，即单位面积上所承受压力的大小。压力：以压力零位为基准，高于压力零位的压力。 正压：以大气压力为基准，高于大气压力的压力。 负压（真空）：以大气压力为基准，低于大气压力的压力。 差压：两个压力之间的差值。 表压：以大气压力为基准，大于或小于大气压力的压力。欢迎来电咨询!
