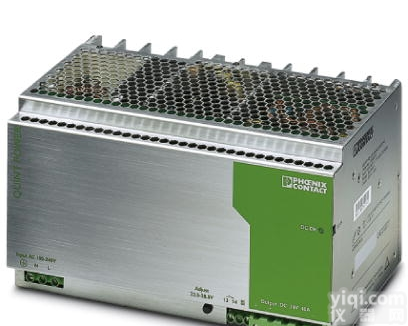

菲尼克斯2938633 开关电源QUINT-PS-3X400-500AC/24DC/30
- 品牌：菲尼克斯
- 型号：菲尼克斯2938633
- 产地：大陆
- 供应商：上海积进自动化设备有限公司
- 供应商报价：面议
- 标签：开关电源QUINT-PS-3X400-500AC/24DC/30,1500,上海积进自动化设备有限公司
产品库
| 品牌 | PhoenixContact/菲尼克斯 | 货号 | 开关电源QUINT-PS-3X400-500AC/24DC/30 |
|---|---|---|---|
| 规格 | 开关电源QUINT-PS-3X400-500AC/24DC/30 | 供货周期 | 现货 |
| 主要用途 | 开关电源QUINT-PS-3X400-500AC/24DC/30 |
开关电源QUINT-PS-3X400-500AC/24DC/30
关键商业数据
| Orderkey | 2938633 |
|---|---|
| 包装单位 | 1 STK |
| Sales key | CMPP33 - |
| 目录页 | 页 411 (IF_2002) |
| GTIN | 4017918910983 |
| 单件重量（不含包装） | 3,300.000 g |
尺寸
| 宽度 | 240 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 130 mm |
| 备用端子宽度 | 122 mm |
| 备用端子高度 | 243 mm |
| 备用装配视图 | 243 mm |
返回顶部
环境条件| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的相对湿度（操作） | 95 % (25°C时，无冷凝) |
返回顶部
输入数据| 额定输入电压范围 | 3x 400 V AC ... 500 V AC |
|---|---|
| 输入电压范围 | 3x 320 V AC ... 575 V AC (适用所有的三相电网) |
| 450 V DC ... 800 V DC | |
| AC频率范围 | 45 Hz ... 65 Hz |
| DC频率范围 | 0 Hz |
| 电耗量 | 约 3x 2.1 A (400 V AC) |
| 3x 1.7 A (480 V AC) | |
| 额定功耗 | 720 W |
| 冲击电涌电流 | < 15 A (典型) |
| 电源缓冲 | > 20 ms (在3 x 400 V AC时) |
| > 20 ms (在3×480V AC时) | |
| 输入熔断器 | 通过3个外部6 A、10A或16A断路器，特性B |
返回顶部
输出数据| 额定输出电压 | 24 V DC ±1 % |
|---|---|
| 输出电压（USet）的设置范围 | 22.5 V ... 28.5 V |
| 额定输出电流（IN） | 30 A (高达60 °C) |
| POWER BOOST (IBoost) | 35 A |
| 并连 | 是，用于配置冗余系统和增加输出功率 |
| 串连 | 是 |
| 残波 | < 100 mVSS |
| 输出功率 | 720 W |
| 典型响应时间 | < 1 s |
| 峰值切换电压额定负载 | < 100 mVSS (20 MHz) |
| 空转功耗 | < 14 W |
| 额定负载功率损耗 | < 62 W |
尺寸
| 宽度 | 240 mm |
|---|---|
| 高度 | 130 mm |
| 深度 | 130 mm |
| 备用端子宽度 | 122 mm |
| 备用端子高度 | 243 mm |
| 备用装配视图 | 243 mm |
返回顶部
环境条件| 保护等级 | IP20 |
|---|---|
| 环境温度（运行） | -25 °C ... 70 °C (> 60 °C 衰减: 2.5 %/K) |
| 环境温度（存放/运输） | -40 °C ... 85 °C |
| 允许的相对湿度（操作） | 95 % (25°C时，无冷凝) |
返回顶部
输入数据| 额定输入电压范围 | 3x 400 V AC ... 500 V AC |
|---|---|
| 输入电压范围 | 3x 320 V AC ... 575 V AC (适用所有的三相电网) |
| 450 V DC ... 800 V DC | |
| AC频率范围 | 45 Hz ... 65 Hz |
| DC频率范围 | 0 Hz |
| 电耗量 | 约 3x 2.1 A (400 V AC) |
| 3x 1.7 A (480 V AC) | |
| 额定功耗 | 720 W |
| 冲击电涌电流 | < 15 A (典型) |
| 电源缓冲 | > 20 ms (在3 x 400 V AC时) |
| > 20 ms (在3×480V AC时) | |
| 输入熔断器 | 通过3个外部6 A、10A或16A断路器，特性B |
返回顶部
输出数据| 额定输出电压 | 24 V DC ±1 % |
|---|---|
| 输出电压（USet）的设置范围 | 22.5 V ... 28.5 V |
| 额定输出电流（IN） | 30 A (高达60 °C) |
| POWER BOOST (IBoost) | 35 A |
| 并连 | 是，用于配置冗余系统和增加输出功率 |
| 串连 | 是 |
| 残波 | < 100 mVSS |
| 输出功率 | 720 W |
| 典型响应时间 | < 1 s |
| 峰值切换电压额定负载 | < 100 mVSS (20 MHz) |
| 空转功耗 | < 14 W |
| 额定负载功率损耗 | < 62 W |
开关电源QUINT-PS-3X400-500AC/24DC/30
