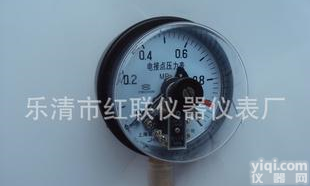

电接点压力表YX-100
- 产地：浙江 温州市
- 供应商：乐清市顺通电气有限公司
- 供应商报价： 65.00￥/台
- 标签：电接点压力表YX-100,电接点压力表YX-100价格,电接点压力表YX-100厂家
产品库
| 类 型 | 型 号 | 名称（含全称或简称） | 标度范围MPa | 精确度等级 | 接头螺纹尺寸 | ||
| 指示 | 设定值 | ||||||
| 接通 | 断开 | ||||||
| 普通型 | YXC-100YXC-102YXC-103 | 磁助电接点压力表 | 0~0.6至60及-0.1~0.06至2.4系列 | 1.5 | 1.5 | 4 | M20×1.5（＊G3/8″）（＊G1/2″） |
| YXC-150YXC-153 | 0~0.1至60及-0.1~0至2.4系列 | ||||||
| 专用型 | YXC-150 | 磁助电接点氨压力表 | 0~0.16至60及-0.1~0.06至2.4系列 | 2.5 | 2.5 | 4 | |
| 抗振型 | YXC-100-ZYXC-102-ZYXC-103-Z | 磁助电接点压力表 | 0~0.6至60及-0.1~0.5至2.4系列 | 1.5 | 1.5 | 5 | |
| 耐蚀型 | YXC100B-FYXC-102B-FYXC-103B-FYXC-150B-FYXC-152B-F | 0~0. 6至60及-0.1~0.06至2.4系列 | 1.5 | 1.5 | 4 | ||
| 耐蚀抗振型 | YXC-100B-FZYXC-102B-FZYXC-152B-FZYXC-153B-FZ | 0~0. 6至60及-0.1~0.5至2.4系列 | 1.5 | 1.5 | 5 | ||
| 隔离式普通型隔离式耐蚀型 | YXC-103YXC-103-F | 隔离式磁助电接点压力表 | 0~0. 16至60及-0.1~0.06至2.4系列 | 1.5 | 1.5 | 4 | M42×2（＊G1 1/4″） |
| 隔离式抗振型 | YXC-103-Z | 0~0. 6至60及-0.1~0.5至2.4系列 | 1.5 | 1.5 | 5 | ||
| 隔离式耐蚀抗振型 | YXC-103-FZ | ||||||
电接点压力表适用于测量对铜合金无腐蚀、无爆炸危险、非结晶的各种液体、气体等介质压力。仪表经与相应的电气器件配套使用，可达到对被测压力系统实现预先设定的Z大或Z小压力值的双位自动控制和发信（报警）的目的。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
结构原理 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
仪表由测量系统、指示装置、磁助电接点装置、外壳、调节装置及接线盒等组成。 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GY-YXC-100 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 电气电路连接示意图 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 图中：JZ1、JZ2—继电器及触点 CJ—接触器及触点RJ—热继电器 M—电机 YX—电接点压力表 L—下限接点（绿）H—上限接点（红） B—公共接点（黄） | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
外形尺寸 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
