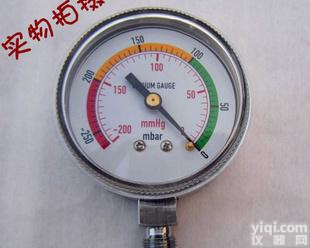

厂家膜盒压力表

加工定制：是	品Pai：翔鸿	型号：-
类型：-	测量范围：-（MPa）	精度等级：-
联接型式：-	公称直径：-（mm）	环境温度：-（℃）

结构原理:仪表由测量系统（包括接头膜盒等）、传动机构、指示装置和外壳组成。当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表盘上指示出来。产品应用:膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。使用环境条件:仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。温度影响:使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。主要技术指标 ：○标度范围、精确度等级及重量

型号	标度范围（kpa）			精确度等级	重量（kg）
	正压	负压	正负压
YE-100 YE-150	0～1.6	-1.6～0	-0.8～0.8	2.5	0.5
	0～2.5	-2.5-0	-1.2～1.2
	0～4	-4～0	-2～+2
	0～6	-6～0	-3～+3
	0～10	-10～0	-5～+5
	0～16	-16～0	-8～+8
	0～25	-25～0	-12～+12
	0～40	-40～0	-20～+20
	0～60

○温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/10℃。○导（测）压系统及外壳等主要零件的材质。

零件名称	材料编号
接头	黄铜Hpb59-1
膜盒	锡青铜QSn6.5-0.1
齿轮传动机构	铜Hpb59-1
表壳，罩壳	冷轧钢板20

○工作位置、环境：仪表垂直安装，工作环境温度-25～55℃；相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。

型号	D	H	L	d	h	□S
YE-100	Φ100	90	20	M20×1.5	17	□22
YE-150	Φ150	118	20	M20×1.5	17	□22
