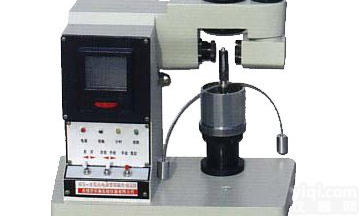

特价FG-3光电式液塑限测定仪

使用方法　　1.将仪器放置平台上，调整底脚螺栓，使底座上平面及升降台上平面水平；　　2..接通电源，检查电磁吸铁是否牢固吸住圆锥仪，断电时圆锥仪是否自由，垂直下落；　　3.调整光学系统，使成象清晰，调节零位线为零。　　将装好土样的试杯放在升降座，使之上升，试杯随之徐徐上升，土样表面和圆锥仪锥尖刚好接触，指示灯亮，停止转动升降做，圆锥仪立刻自行下沉，如此时处于自动测量状态，经5s延时，读数指示灯亮，提示操作者读取读数窗上数据即锥入深度。　　4.如处于手动测量状态，当椎尖与土面接触时，接触指示灯两，这是需按手动测量钮，圆锥仪才自由落下，　　延时5秒，读数指示灯两，读取数据操作规程　　1、按规范规定制备土样200g，分别按加水量不同制成三个土样，放置18h。　　2、将制备土样充分搅拌均匀，分层装入盛土杯，用力压密，使空气溢出，对于较干的土样应先充分搓揉，用调土刀反复压实，试杯装满后刮平。　　3、接通电源，调平机身，打开开关，提上试锥。将装好土样的试杯放在升降座上，转动升降旋钮，试杯徐徐上升，土样表面和锥尖刚好接触，　　指示灯亭，停止转动旋钮锥体立刻自行下沉，5秒时，自动停止下落，　　读数窗上或数码管上显示锥入深度。试验完毕，按动复位按钮，锥位复位，读数显示为零。使用注意事项　　3.1 每次试验完毕后，应对试杯进行清洗并擦试干净，在锥头上涂少许凡士林，以防 生锈。　　3.2 在使用过程中应防止锥头受损。　　3.3 仪器设备应定期进行检定。主要技术指标　　锥体顶角：30°　　圆锥仪质量：76g/100g　　光学放大倍数：-13　　电源：220V，50HZ　　外形尺寸：300×164×285　　净重：5kg主要结构　　主要结构由1）底脚 2）底座 3）升降座 4）螺杆 5）圆锥仪 6）光学系统 7）机架 8）读数窗组成。工作原理：　　当装好土样的试杯防在升降座上，提上圆锥仪，旋转 螺杆使升降座上升，土样表面和锥尖刚好接触时，指示　　灯亮，锥体自行下沉。圆锥仪上有玻璃刻线，经光学放大系统投射到读数窗屏上，即可读出锥入深度。调试方法　　将仪器放置平台上，调整底脚螺栓，使底座上平面及升降台上平面水平；接通电源，检查电磁吸铁是否牢固　　吸住圆锥仪，断电时圆锥仪是否自由，垂直下落；调整光学系统，使成象清晰，调节零位线为零。校验方法　　1、 用目测断电后锥体下落情况。　　2、 用天平测量锥体质量,准确至0.1g。　　3、 用游标卡尺测量锥底直径和锥高后,计算出锥角夹角，准确至0.1°。　　4、 用游标卡尺测理锥角磨耗,准确至0.1mm。校验结果处理　　全部项目均符合技术要求为合格。　　校验周期、记录与证书　　校验周期为12个月。校验记录格式见下表，校验证书格式见附录Ⅰ。
