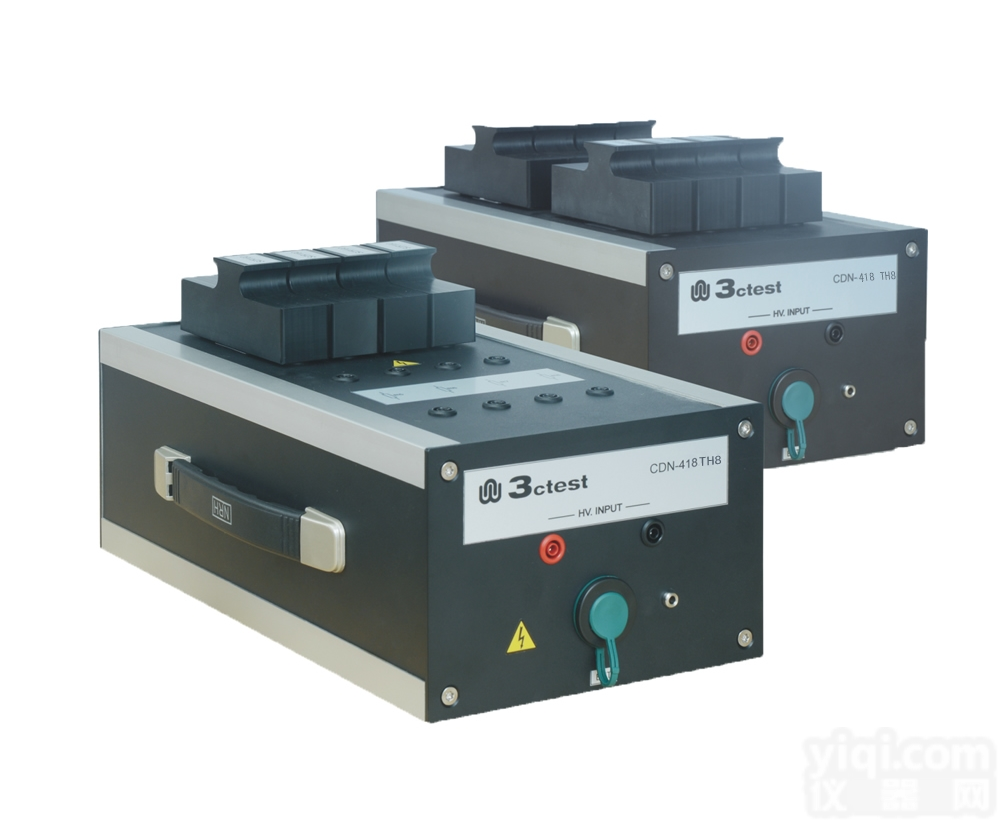

CDN 418AFL8 非屏蔽不对称通信线阻尼振荡波耦合去耦网络

非屏蔽不对称通信线阻尼振荡波耦合去耦网络不对称通信线路抗阻尼振荡波能力的耦合去耦网络。可以用于测试5MBit/s以下的通信产品，强大的去耦能力可以使辅助设备(AE)免受阻尼振荡波的影响，确保测试的重复性。2 kV的阻尼振荡测试电压，在AE端口的残余电压只有90V，无需使用额外的去耦元件。此款CDN满足IEC/EN 61000-4-18非屏蔽的不对称数据线标准来设计。退耦性能及传输速率稳定，体积小巧便于携带使用方便。

特点：
> 同时可以对四路八线通信线测试输出；
> 可以耐受6 kV峰值电压(需定制)；
> 可以兼容国外发生器输出端口进线测试。

测试连接示意图1（线对线测试）：

测试连接示意图2（线对地测试）：

设计原理图：

                                 依据IEC 61000-4-18：2006  Figure 12a
