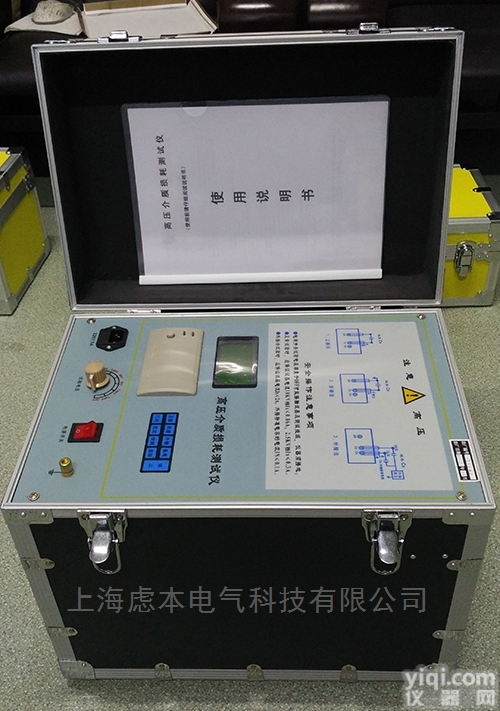

变频变压器介质损耗测试仪

变频变压器介质损耗测试仪

电容型套管

测量在三相变压器的任一只电容型套管的tgδ和电容时，相同电压等级的三相绕组

中性点（如中性点有套管引出）必须短接加压，将非测量的其他绕组短接地，否则造成

较大的误差。采用正接线方式，将仪器IX线之CX夹子夹到小套管引线上，UH线将高压加到导电杆上，试验电压10KV。

    具有抽压和测量端子（小套管引出线）引出的电容型套管，tgδ和电容的测量，可分别在导电杆和各端子之间进行：

1. 测量导电杆对测量端子的tgδ和电容时，抽压端子悬空。
2. 测量导电杆对抽压端子的tgδ和电容时，测量端子悬空。
3. 测量抽压端子对测量端子的tgδ和电容时，导电杆悬空，此时试验电压不应

超过该端子的正常工作电压。

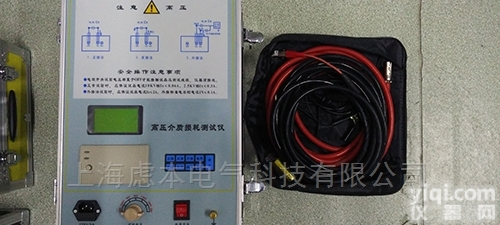

仪器成套性

 （1）介质损耗测试仪      1台

 （2）专用测试线缆        1套

 （3）保险丝（1）       4只

             (0.)        2只

 （4）电源线              1根

 （5）使用说明书          1份

 应选择与外接标准电容相等的容量。如果使用的外接电容量特殊，可请生产厂家将该电容容量输入仪器中。如果选择的外接电容与实际不相等，则测量结果会受影响。

   正接线法：（接线如图四所示）

通电前，先将“试验电压”开关置于“关”位置。将UH端子用专用线缆的大铁夹（有UH标记），接至被试品高压端，将IX端子用另一根专用线缆的芯线线头（红色，有CX标记），接被试品CX低压端，它的屏蔽线头（黑色，有E标记）接地，如果试品低压端有屏蔽端子，可用导线将该端子与“E”连接后接地。

通电后，按“正接”键。选好的正接线方式：用“试验电压”开关选好电压：然后按“起动”键开始测试。

变频变压器介质损耗测试仪技术指标

  1、环境：-5℃～40℃（液晶屏应避免长时间日照）

  2、相对湿度：30%～70%

  3、供电电源：电压：220V±10%，频率50±1Hz

  4、外形尺寸：长*宽*高=500mm*300mm*400mm

  5、重量：28kg

  6、输出功率：1.5KVA

  7、显示分辨率：3位、4位（内部全是6位）

  8、测试方法：正接法、反接法、外接试验电压法

  9、测量范围：内接试验电压：≤60000PF（10KV电压大于30000PF）

外接试验电压：由外接试验变压器输出功率而定

 10、基本测量误差：

       介质损耗（tgδ）：1%±0.04%

电容容量（Cx）：1%±1pF

安全操作注意事项

1、使用时必须将仪器接地端子可靠接地。

2、只有关闭仪器电源，试验电压选择开关置于“关”位置时，接触仪器的后部及其测量线缆与被试品才被认为是安全的。

3、仪器在测试过程中，严禁操作“试验电压”选择开关。

4、★正接线法UH端为高电压，反接线法IX端为高电压，使用时必须根据实际情况，将带高压的线缆与地保持足够的距离，使用我公司提供的特种绝缘电缆测量大容量试品可以拖地使用。

5、不得更换不符合面板指示值的保险丝管。

6、使用时尽可能用厂家随仪器提供的线缆以确保测量准确度。

7、操作键盘

  备用------不用。

  快测-------快速测量，无抗干扰功能。

  抗扰-------抗干扰测量。

  正接-------正接法测量。

  打印-------在测试结果出来后，打印测试数据。

  反接-------反接法测量。

  起动-------起动高压，开始测量。

  外接-------外接法测量。也用来选择外接标准电容的容量。

  停止-------可以在测试过程中，中断测量。

  打开电源，仪器首先自检

（显示屏、光电通讯、内存、操作键、数模转换、电网频率），自检通过后，进入主目录。这时按屏幕提示即可完成测试。

进入测量状态后，用户随时可用“停止”键退出测量状态。

做正、反接测量时无须人工干预，测试线的接法与仪器操作测量方式相符，如使用正接法的接线方式，测试时，按“反接”键测量，也能得出结果，但该结果不真实可靠。

 做外接方式测量时，中途会显示“请关闭外接高压！”并停一下，等候人工将外加高压关闭，关闭外高压后（必须关闭外高压），再按一次“起动”，键才能完成测试。

 如果外高压未关闭，则测试结果不真实。
