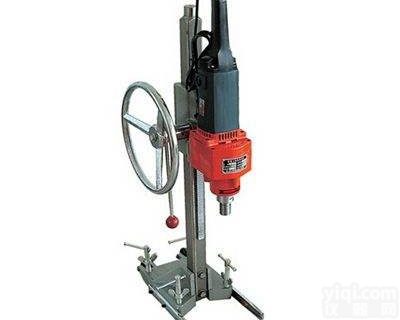

HZ-15型 混凝土钻孔取样机

HZ-15型混凝土钻孔取芯机(（销售热线：）主要用作对硬化混凝土钻孔取芯，具有操作简单，移机方便，钻孔取芯准确，芯样表面光洁，且对芯样不发生意外破坏，是公路交通部门、建筑部门及相关大专院校不可缺少的设备。本机符合GB11818-89《混凝土钻孔取芯机技术要求》的标准。
 一、技术参数
    Z大钻孔直径：                     Φ150mm
    Z大钻孔深度：                     400mm
    钻头转速：                         500～1000rpm
    电机：                             单相串激电机
    功率：                             2.5kW
    电源：                             AC220 50Hz
    外形尺寸：                         525×300×1025
    重量：                             约60kg
二、结构原理
    本机器主要有以下几部分组成（如图）：
1、机架（4）：其立柱上装有齿条，在其底座上装有四只调节螺钉（５）。
2、滑座（1）：套在立柱上，其内部的齿轮与立柱上的齿条组成齿轮副，转动进给手柄，使滑座沿着立柱上下移动。
       3、齿轮箱（2）：固定在滑座上，其主轴上装有钻头（3），随着滑座作进给运动，从而达到钻孔的目的。
 三、使用方法
    1、将本机移至需钻孔取芯处，在底座上拧上四只调节螺钉（5），调节机器水平，并在地面上预埋M16的铁膨胀螺栓，以固定本机。
    2、按钻孔的尺寸要求装上钻头。
    3、接通水源，检查钻头内是否有水漏出。
    4、打开电源开关，空转几分钟，并转动进给手柄，进行钻进。
 四、注意事项
    1、钻孔时，应保证进给速度均匀，大约为3～5cm/min左右，如发现钻头受卡，可适当降低进给速度，必要时可将钻头提升一段，然后再慢慢钻入，忌硬性钻进，以免打坏钻头及机器。
    2、整个钻进过程中必须保持充分水冷却。
    3、钻孔结束时，只有将钻头脱离工件时，才可停机。
    4、钻进过程中，不得超载，当电机温度超过70℃，（手感烫手），应降低加载力，并更换新钻头。
五、维护和检查
   1、定期检查各部件连接处，如有松动应及时调整。
    2、钻头装入时，应在两螺纹处加入锂基润滑脂。
    3、钻孔结束后，将钻机各部分擦洗干净，并在立柱及齿条上加润滑油。
    4、每隔半年换减速箱内的锂基润滑脂。
