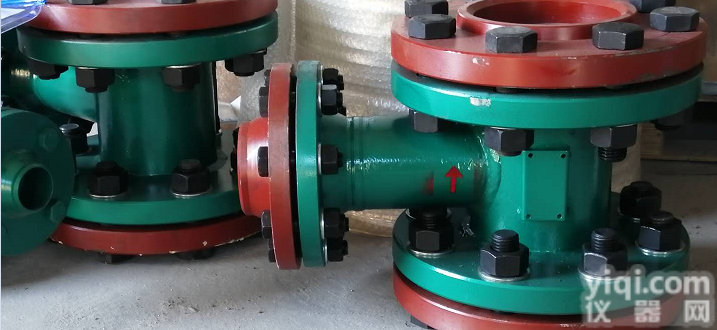

汽液两相流疏水器

四、汽液两相流疏水器订货须知：（附简图）

1、用户提供配用汽液两相流装置为何种设备，及有关压力、温度出口管径等参数;

2、提供各连接系统法兰，接管具体尺寸;

3、方位空间及原系统流程图;

汽液两相流疏水器调试说明

一、汽液两相流疏水器调试要求：

1、就地水位计指示清楚，电接点水位计信号准确无误；

2、加热器保护动作稳定可靠；

3、机组运行稳定，并具备升、降负荷条件；

4、疏水系统各阀门、管道无泄漏。

二、汽液两相流疏水器调试步骤：必须在Z大负荷下进行调试：

1、将旁路阀3主调节阀4全开，调节汽阀5全关，正常时应无水位；若出现水位，应检查管路及阀门是否有堵塞问题及系统原因，并由用户解决。

2、缓慢关闭旁路阀3其他阀门不动，可能出现情况：无水位或低水位，说明符合运行参数，可进行以下3操作。

3、缓慢打开调节汽阀5，至水位上升到正常水位时停止操作。若调节汽阀5全开，水位仍很低，则继续4操作。

4、逐渐关主调节阀4，水位应慢慢上升（此时要慢慢操作该阀门），在水位接近正常水位时，停止操作，观察水位上下波动情况，并做适当调整。

三、调节特性及低负荷实验：

逐渐降低负荷到机组投高加的经济运行Z低点为止，观察水位保持情况：如长时间无水，再调节主调节阀至有水位，渐升至Z高负荷时，水位上升不超过报警上限即试验通过，否则再做适当调整。（开旁路或主调节阀，或关汽阀，找出平衡点。）整个调试工作需当班值长同意，汽机值班员操作。若遇机组其他故障，停止试验，退出现场。

注：请勿随意动阀门，以免影响正常运行。

（调试完成后，运行正常，一般启停机不需操作）



汽液两相流自动疏水器安装说明

一、自动疏水器安装系统简图：（详见简图）

注：疏水器由厂家提供；隔离阀、旁路阀由用户自备，匀需用闸板阀，不得用截止阀。

二、疏水器的安装：

1、安装方向：

（1）、疏水器本体上所标“→”箭头方向应与疏水流动方向一致。

（2）、疏水器水平安装及垂直安装均可。

2、安装位置：

（1）、疏水器安装时应尽量靠近容器本体（使调节汽管尽量缩短）。

（2）、疏水器前应一短管相连，短管长度L=250mm，不能有弯头。

3、安装系统前不得有其它设备（如阀门、疏冷器等）。

三、隔离阀的安装：(如图所示)

1、隔离阀安装在调节器之后，通过一短管连接。阀门的规格由用户根据系统压力等级配置。

2、必须是闸板阀。

四、旁路的安装：(如图所示）

1、旁路阀也应是闸板阀，便于流量调整的修正。阀门规格按系统压力等级配置。

2、旁路管径应视系统情况而定，可小于主疏水管，也可相同。

五、相变管的安装：

1、相变管必须水平安装，且尽可能靠近加热器。

2、相变管与加热器连接处的孔径须与调节汽管径一致。开孔位置应在加热器的正常水位水平位置处。

3、调节汽管必须保证其尽量短，弯头尽量少，避免压力损失太大。在管道上加装一相同管径规格的汽阀，用于控制蒸汽流量。
