MY-LUGB MY-LUGB乙醛流量表价格，乙醛流量表厂家

MY-LUGB乙醛流量表价格，乙醛流量表厂家

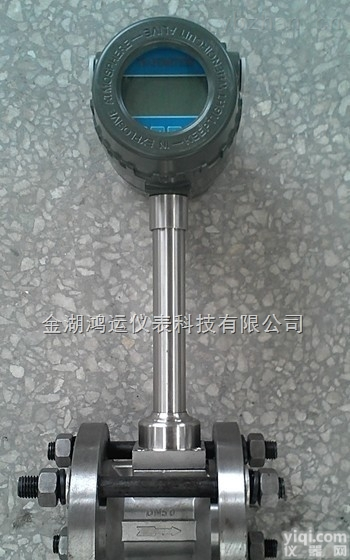

乙醛流量表是公司科研人员借鉴国外技术工艺结合自己研发生产经验开发出的公司新一代涡街流量计，该流量计内部主要芯片及关键零部件全部采用进口部件．延长使用寿命，保证了仪表的安全性，提高了测量精度．完全可替代同类进口产品．为全面推广产品在国内市场占有率开拓民族品Pai声誉，产品硬件质保三年．技术部和销售部２４小时为客户提供技术支持，产品选型咨询，现场工控自动化设计等服务.
一、五寸乙醛流量计原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡门涡街，如图(一)所示。在漩涡发生体中装入电容检测探头或压电检测探头及相应匹配电路，即可构成电容检测式涡街流量/传感器或压电检测式涡街流量传感器。

图(一)旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式: 式一图（二）在曲线表中St＝0.17的平直部分，漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率f就可以求得管内流体的流速，由流速V求出体积流量，式二。

式一	式二
f=St.V/〔（1-1.25d/D）d〕	Q＝3600f/K或M=ρ3600 f/K
式中：f－发生体一侧产生的卡门旋涡频率	式中：K＝仪表常数（1/m3）。
St－斯特罗哈尔数	M=质量流量
V－流体的平均流速	Q＝体积流量（m3/h）
d－柱体流面宽度	ρ=介质密度（kg/m3）
D-管道内径	F=频率Hz

二、五寸乙醛流量计技术参数

公称通径(mm)	15,20,25,32,40,50,65,80,100,125,150,200,250,300,(300～1000插入式)
公称压力(MPa)	DN15-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃)	压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料	1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度	压电式:0.2g 电容式:1.0～2.0g
精确度	±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度	1：6～1：30
供电电压	传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号	方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数	符合JB/T9249标准 Cd≤2.4
防爆标志	本安型：ExdⅡia CT2-T5隔爆型：ExdⅡCT2-T5
防护等级	普通型IP65 潜水型 IP68
环境条件	温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质	气体、液体、蒸汽
传输距离	三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω

三、MY-LUGB乙醛流量表价格，乙醛流量表厂家
产品选型1.参比条件下涡街流量传感器工况流量范围表1）．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。2）．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。

仪表口径(mm)	液体		气体
	测量范围(m3/h)	输出频率范(Hz)	测量范围(m3/h)	输出频率范围(Hz)
15	0.4～4	40～400	2.8～12	278～1190
20	0.7～7	26～260	6～30	226～1130
25	1～10	21～210	8.8～55	190～1140
32	1.5～15	15～150	15～140	126～1036
40	2.5～25	13～130	25～205	140～1040
50	3.5～45	9～190	35～350	94～1020
65	5.5～75	6.7～91	60～600	73～730
80	8.5～110	4.1～82	86～860	55～690
100	16～180	4.7～69	130～1300	42～536
125	25～270	4.3～49	220～2200	38～380
150	35～350	2.8～43	350～4000	33～330
200	65～650	2～31	560～8000	22～315
250	95～950	1.5～25	890～11000	18～221
300	150～1500	1.2～24	1360～18000	16～213
-300	150～1500	5.5～87	1560～15600	85～880
-400	180～3000	5.6～87	2750～27000	85～880
-500	300～4500	5.6～88	4300～43000	85～880
-600	450～6500	5.7～89	6100～61000	85～880
-800	750～10000	5.7～88	11000～110000	85～880
-1000	1200～1700	5.8～88	17000～170000	85～880
>(1000)	协议		协议

注：表中(300)～(1000)口径为插入式
四、五寸乙醛流量计产品型谱

型 谱					说 明
MYLUG					乙醛流量仪表
检测	B				压电式传感器
方式	E				电容式传感器
通径		DN	15～1000		单位：mm
连接方式			1	仅对满管型	法兰连接型
			2	仅对满管型	法兰卡装型
			3	仅对插入型	简易插入型
			4	仅对插入型	球阀插入型
测量介质				2	液体
				3	气体
				4	蒸汽
使用环境				P	普通型
				B	防爆型
输出信号				1	脉冲输出
				2	24V,4～20mA电流输出 液晶显示
				3	RS-485通讯
				4	电池供电，不带补偿
				5	温压补偿一体， 24V,4～20mA电流输出型
				6	温压补偿一体，电池供电型
选型	例如： MYLUGB-DN5024P6 满管型压电式涡街流量仪表，通径DN50，法兰卡装
说明	型连接,介质为蒸汽,温压补偿一体，24V，4～20mA电流信号输出，液晶显示

五、MY-LUGB乙醛流量表价格，乙醛流量表厂家
安装要求：
1、乙醛流量计可安装在室内或室外。如安装在地井里，且有水淹的可能，应选择潜水型传感器或变送器。
2、涡街流量计在管道上可以水平，垂直或倾斜安装，但当测量液体时，管道内必须充满液体。因此在垂直或倾斜管道上安装涡街流量计，液体的流动方向应自下向上。
3、涡街流量计的上游侧和下游侧应留有较长的直管段，要求的上下游直管段长度随管道状况不同而异。涡街流量计的上游应尽量避免安装调节阀或半开阀门，应将调节阀或半开阀门安装在流量计下游5D以后。
4、安装涡街流量计的管道内径必须与流量计内径一致，否则必须变径。
5、在设计管道时，传感器或变送器的上端少应留500mm的空间，以方便调试和检修。
