污水专用流量计厂家 插入式污水流量表
- 产地：江苏三信仪表有限公司
- 供应商：江苏三信仪表有限公司
- 供应商报价：面议
- 标签：污水专用流量计厂家 插入式污水流量表,-1,江苏三信仪表有限公司
产品库
| 品Pai | 自营品Pai | 价格区间 | 面议 |
|---|---|---|---|
| 产品种类 | 电磁 | 介质分类 | 液体 |
| 产地类别 | 国产 | 应用领域 | YL/卫生,环保/水工业,食品/饮料,石油/化工,能源 |
污水计量表价格 酸洗污水计量表 防腐型结构设计 污水管道计量
污水专用流量计厂家 插入式污水流量表-江苏三信仪表有限公司专业为您提供测量解决方案
产品概述

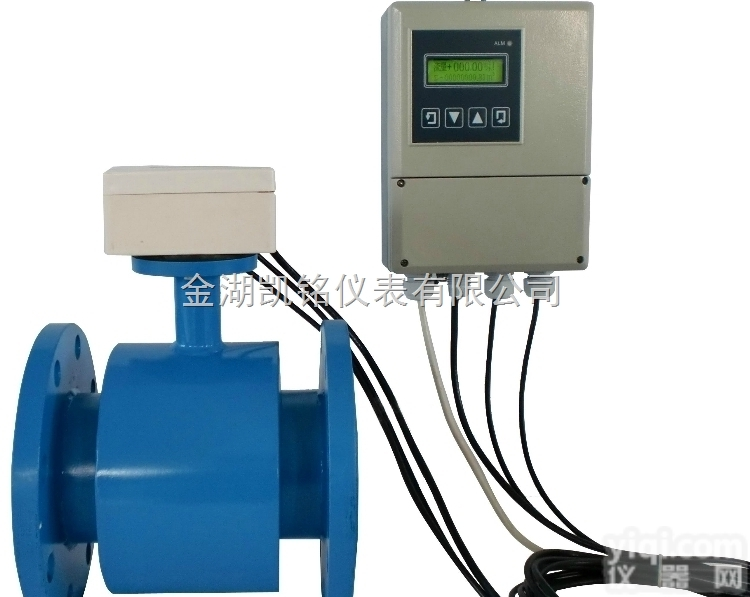

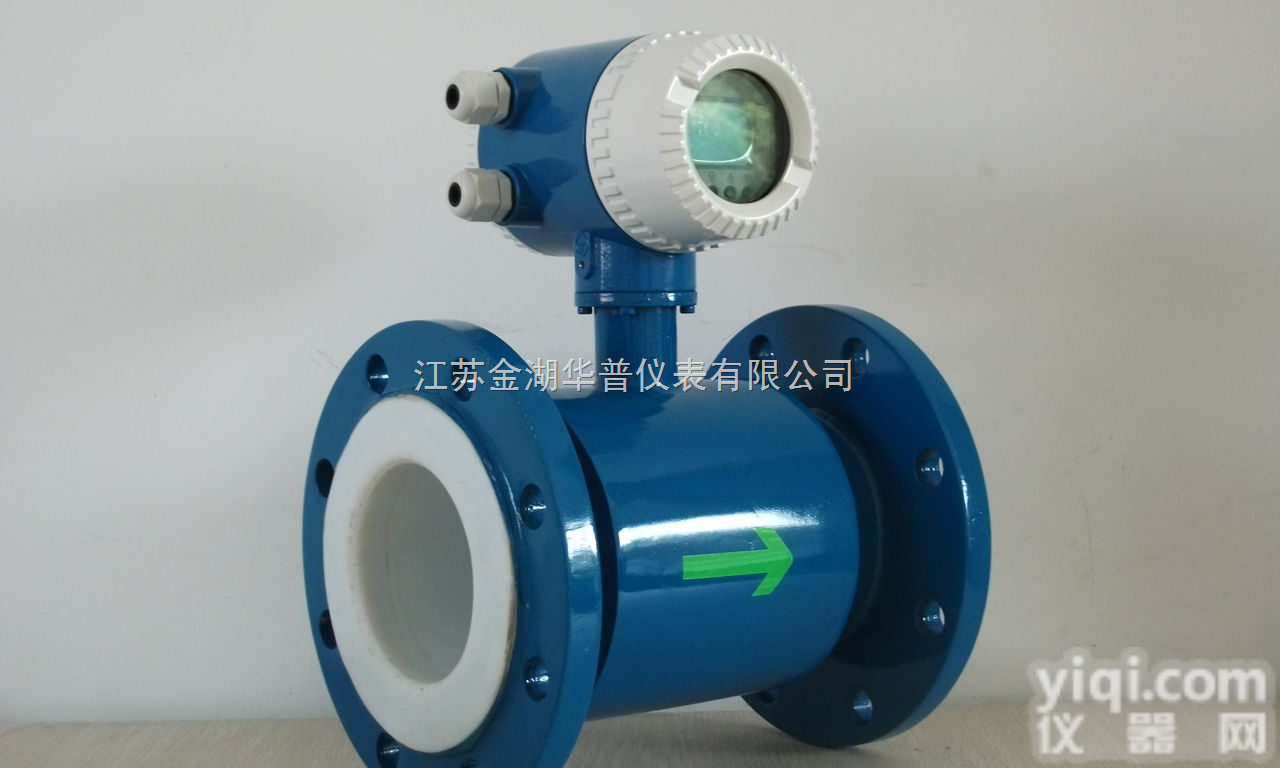

SX-LDE系列污水专用流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
防护等级的选择
按照国标GB4208-84≈国际电工委员会IEC标准（IEC529-76）关于外壳防护等级可分为：
（1）、IP65 为防喷水型，即可允许水龙头从任何方向对仪表喷水，喷水压力为30kPa(0.3bar)。出水量为12.5升/分，喷口离仪表距离3米。
（2）、IP67为防浸水型，即仪表可短时间全部侵入水中，试验时Z高点应在水下至少150cm,持续时间至少为30分钟。
（3）、IP68为潜水型，应能长期在水中工作，其浸入的Z大尝试由制造厂与用户协商。
（4）、防护等级选用原则应根据以上的要求及仪表实际的条件选定。若仪表在地面以下的，经常受水淹的，宜选用IP68;若仪表安装在地面以上的可选用IP65.
规格代码 | 说明 | |
企标 | SX | 江苏三信 |
通径代码 | -XXX | 例:100表示DN100,若通径后接I表示插入式,接AI表示可调插入式 |
电极形式 | -1 | 标准固定式 |
2 | 刮刀式 | |
3 | 可拆卸更换式 | |
电极材料 | 0 | 不锈钢 |
1 | 铂pt | |
2 | 哈氏B(HB) | |
3 | 钽Ta | |
4 | 钛Ti | |
5 | 哈氏C(HC) | |
电极材料 | 3 | 氯丁橡胶 |
4 | 聚胺酯橡胶 | |
5 | F4 | |
6 | F46 | |
7 | F40 | |
8 | P0 | |
9 | PPS | |
额定压力(MPa) | -4.0 | DN10-80 |
1.6 | DN100-150 | |
1.0 | DN200-1000 | |
0.6 | DN1100-2000 | |
0.25 | DN2200 | |
工作温度 | E | <80oC |
H | <180oC | |
接地环 | -0 | 无接地环 |
1 | 有接地环 | |
防护等级 | 0 | IP65 |
1 | IP68 | |
转换器型式 | 0 | 一体式 |
1 | 分体式 | |
通讯 | 0 | 无 |
1 | RS-485 | |
2 | Hart | |
3 | PA总线 | |
4 | FF总线 | |
外壳材料 | -0 | 碳钢 |
1 | 不锈钢 | |
表体法兰 | 0 | 碳钢 |
1 | 不锈钢 | |
安装配对法兰 | 0 | 不带 |
1 | 带 | |
供电电源 | 0 | 220VAC |
1 | 24VDC | |
仪表量程 | （XXX） | 例：(2000)表示20mA对应的Z大流量为2000M3/h |
性能参数：
公称通径DN | 10,15,20.25,32,40,50,65,80,100,125,150,200,250,300,350,400,500,600……..1800 |
公称压力Mpa | 0.6,1.0，1.6，2.5，4.0MPa |
工艺连接 | 法兰连接，法兰标准：GB/T9119-2000 |
结构形式 | 一体型（IP65）、分体型（IP65和IP68） |

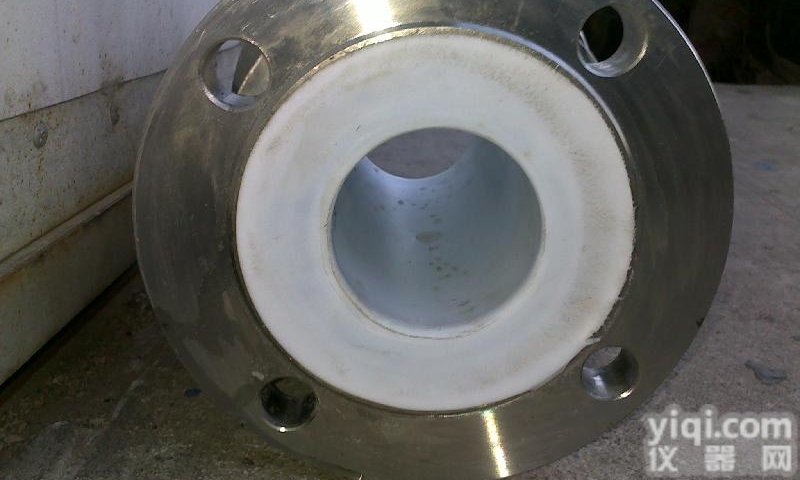

衬里材料 | 聚四氟已烯PTFE（≥DN25以上）、氯丁橡胶（≥DN65以上），F46，聚氨酯， |
电极材料 | 铂金、袒、哈氏合金、钛、316L、碳化钨 |
测量管材料 | 304不锈钢 |
外壳和法兰材料 | 碳钢（标准），不锈钢（非标订制） |
流体温度 | ≤180℃ |
防爆标志 | 不防爆 |
精度等级 | 0.5级（0.3m/s～10m/s范围内） |
重复性 | 0.15% |
可测量流速范围 | 0.05m/s～12m/s |
有效测量流速范围 | 0.3m/s～10m/s （0.5级精度） |
电源 | 18～36VDC或者85～265VAC，功率：小于8W |
输出 | 4-20mA，频率输出（0～10KHZ），脉冲当量 |
励磁方式 | 三幅值低频矩形波励磁和高频励磁 |
励磁电流 | 160mA |
要求介质Z低电导率 | ≥0.5μs/cm2 |
电气接口 | M18×1.5 |
防护等级 | IP65（一体型、分体型）、IP68(分体型) |
接地方式 | 接地环（用户指定）或接地电极、管道接地 |
显示方式 | 显示屏分辨率FSTN模式128×64 |
断电数据保存时间 | 断电记忆EEPROM，所设定之参数及流量累积数据在断电时后*性不丢失 |
平均无故障时间 | MTBF=30000h |
技术选型：
防“雷击”功能 | 采用防雷电保护设计电路，GX抗干扰电路，适用各种恶劣环境 |
传感器零点修正以及自动校零 | 见操作说明 |
故障自诊断功能并报警提示 | 能准确检测出传感器励磁回路、电极信号回路、转换器等的故障并显示报警&, , , , amp;, amp;, amp;, amp;, amp;, lt;, /o:p> |
空、满管检测功能 | 采用电容式技术的空满管检测技术 |
瞬时流量和累积流量双向测量功能 | 正反向流量均可精确測量 |
在线调整流向的功能 | 见操作说明 |
多种流量单位可供选择 | m3/h，l/h，kg/h,t/h,m3/m.l/m, |
阻尼时间设置功能 | 见操作说明 |
小信号切除功能 | 见操作说明 |
多种输出方式 | 16位数字电流环 4~20mA输出、0 ~5KHz频率输出、脉冲当量输出 |
在线输出校准功能 | 见操作说明 |
累积量清零功能 | 见操作说明 |
累积量预设置功能 | 见操作说明 |
多种励磁频率设置功能 | 6.25 Hz、12.5 Hz、25Hz |
宽范围电源模式 | DC：18V~36V 和 AC：85V~265V |
| 污水专用流量表安装与使用 1、对外部环境的要求 | ||||||||||||||||||||||||||||||||||
说明：根据国家计量局颁布的《JJG1033-2007电磁流量计检定规程》中的说明来标定的，工业电磁流量计一般标定速度为0.5-5米/秒。 安装位置 传感器安装方向可水平、垂直或倾斜。 工作时，始终要求被测管内充满被测介质。水平安装时，为了确保这一点，必要时传感器安装位置的标高可以略低于管道的标高，如图7—1，或使传感器的下游具有足够的背压，
在垂直安装时，流动方向应该自下而上，这样才能确保传感器始终充满介质。
| ||||||||||||||||||||||||||||||||||
