，WIDEPLUS-8系列 上润 ，精小型压力变送器

产品概述



WIDE PLUS-8系列精小型压力变送器以其优良的可靠性，广泛的适用性,产品的灵活性和多样性，广泛应用于航空、航天、石油、化工、冶金、电力、水利等工业过程现场压力测量和控制。



主要特点

·量程覆盖范围宽。

·全不锈钢结构，压力接口形式多样，具有齐平膜片、钽膜片等多种形式。防护等级IP65。

·输出信号形式多样，现场可调校，现场可显示。

·反极性保护和瞬间过电流过跨压保护，符合EMI防护要求。

·防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，防爆合格证号CNEX03.823。

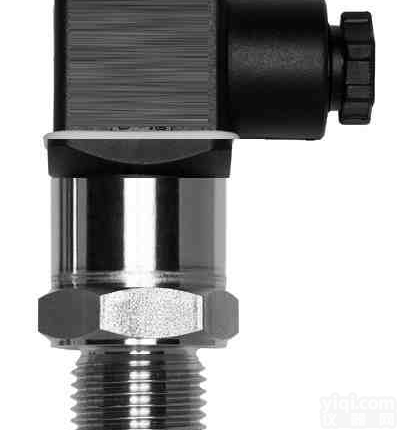

外形图

工作原理：

该产品采用带不锈钢隔离膜片的OEM压力传感器作为信号测量元件、并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。整个产品经过了元器件、半成品的严格测试及老化筛选，性能稳定可靠。



技术参数

测量范围         -0.1～0—0.01～60MPa

过    载         1.5倍满量程压力

压力类型         表压或绝压或密封参考压力

精 确 度         典型：±0.25%FS；  Z大：±0.5%FS（包括非线性、迟滞和重复性）

长期稳定性       典型：±0.1%FS；    Z大：±0.2%FS

零点温度漂移     0.03%FS/℃(≤100KPa)；   0.02%FS/℃(＞100KPa)

满度温度漂移     0.03%FS/℃(≤100KPa)；   0.02%FS/℃(＞100KPa)

允许温度         ·正常工作温度    -20～70℃

                 ·膜片    -20℃～80℃(短时可达130℃)

                 ·贮存温度    -20℃～80℃

                 ·高低温型    -65℃～150℃      10℃～200℃     10℃～350℃

供电电源         (12.5～36)V DC

输出信号         (4～20)mA DC

传输方式         二线制

外壳防护         电缆线和接插件连接均为IP65

电气连接         进口防爆插头座或电缆1.5米

壳    体         不锈钢 1Cr18Ni9Ti          O型圈：氟橡胶、丁腈橡胶

膜    片         不锈钢 316L





负载特性

外形结构和安装尺寸

>>接插件连接式外形结构和安装尺寸

>>接插件外形及排列

赫丝曼接头连接式插脚定义			航空插头连接式接线定义
插脚	二  线		导线	二  线
1	电源正：+		红色导线	电源正：+
2	电源负：－		蓝色导线	电源负：－
3	空		屏蔽导线	空

>>电气连接方式

二线制(4～20)mA DC输出的变送器电气连接方法

二线制(4～20)mA DC输出的本安系统

●注1:扩散硅标准型测量量程为:Z小 0～10kPa,Z大 0～35MPa ,扩散硅超稳定型测量量程为:Z小 0～6kPa,Z大 0～60MPa。

●注2:蓝宝石变送器过程连接方式导压孔只能选Φ3。

●注3:本安型变送器不能带表头。

●注4:0.1级精度要选用超稳定型扩散硅膜片材料（A2）才能实现。

●注5:没有特别指明默认为赫斯曼接头电气连接方式。

WIDEPLUS-8系列精小型压力变送器标准量程表
