插压式管道蒸汽流量表，涡街流量计量程按吨

品Pai	自营品Pai	应用领域	环保/水工业,石油/化工,建筑/建材/家具,电子/电气/通讯/半导体,纺织/印染/服装/皮革

江苏锐派仪表有限公司致力于为客户提供物超所值的产品及Z为经济合理的解决方案，江苏锐派仪表有限公司致力服务于建筑、化工、工程、石油、冶金、陶瓷、玻璃、机械、实验单位等行业以及环保、水处理、热电领域的多家客户单位。公司专门从事流量测量仪表，流量标准装置及流量测量控制系统的研究、开发、经营和经营，具有国家计量局认证的对比法气体标定装置。涡街流量仪表自 20世纪70年代在工业上应用以来，由于它具有一些突出的特点，已经成为孔板流量计Z理想的替代产品，逐渐成为流量仪表行业中的主导产品。威海威流自成立以来，一直致力于流量仪表的开发及应用，不断推出新产品，逐步实现产品的多元化战略格局。公司经过多年的研究实践并综合涡街流量仪表行业的使用状况开发出了较早一代涡街产品——抗短路型电容式涡街流量传感器。

插压式管道蒸汽流量表，涡街流量计量程按吨

插压式管道蒸汽流量表—江苏锐派仪表有限公司

一、产品概述

热风流量计适用于气体、液体和蒸汽的高精度流量测量。流量计是一种差压式、速率平均式流量传感器，通过传感器在流体中所产生的差压进行流量测量。流量计反映流体真实的流速，其精度达到± 1.0，重复性达± 0.1.突出优点是：输出一个非常稳定、无脉动的差压信号。

二、产品特点

可测量多种介质，应用范围广泛

精度高、量程比大

探头取压孔本质防堵

测量信号稳定、波动小

管道压损低

独有高强度的ZDT形单片双腔结构

安装费用低，基本免维护

可以在线安装和检修

均速管流量传感器的特点

● 稳定的信号
低压取压孔位于探头侧后两边、流体与探头分离点之间，远离涡流波动区域。
● 的长期高精度

三、技术参数

1）测量精度：±0.5~1% 重复精度：±0.1

2）适用压力：0～40MPa 适用温度：-100℃～＋500℃

3）测量上限：根据工艺要求及探头强度而定；测量下限：取决于测量Z小差压要求，低于Z小差压时，可采用特殊设计来满足要求。

流体	Z小差压	Z低流速
气体	0.026KPa	4.5m/s
液体	0.260KPa	0.6m/s
蒸汽	0.400KPa	9.7m/s

4）量 程 比：在保证精度要求的情况下量程比10∶1；在选用多参量变送器情况下量程比可达1：60~100

5）适用管径：38mm～9000mm 圆管、方管

6）适用介质：满管单向流动的气体、蒸汽和粘度不大于10厘泊的液体

7）直管段要求：通常情况下在流量计的前后直管段要求是前7D后3D

四、选型参数

型谱								说明
RP
安装形式	C							插入式
	G							管道式（不适用于大口径）
口径			DN -					管道尺寸
公称压力				1				0.6 MPa
				2				1.6 MPa
				3				2.5 MPa
				4				4.0 MPa
				? T	?			特殊压力
工作温度					1			常温~+250℃
					2			450℃以下
					T			特殊订做
介质类型						Y		液体
						Q		气体
						J		蒸汽
附件							00	不带附件
							C	配差压变送器
							CL	配差压变送器和流量积算仪
							DC	配多参量变送器

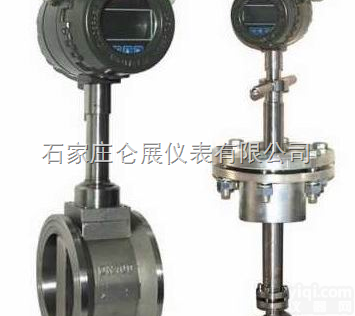

插压式管道蒸汽流量表





插压式管道蒸汽流量表，涡街流量计量程按吨
℃，相对湿度～，大气压力～适用介质气体、液体、蒸汽传输距离三线制脉冲输出型：，两线制标准电流输出型（～）；负载电阻；蒸汽流量计产品选型：型谱说明　涡街流量仪表检测　压电式传感器方式　电容式传感器连接方式仅对满管型法兰连接型仅对满管型法兰卡装型仅对插入型简易插入型仅对插入型球阀插入型测量介质　液体气体蒸汽公称通径　单位：使用环境　普通型防爆型输出信号脉冲输出～电流输出，液晶显示通讯电池供电，不带温度、压力补偿温压补偿一体，～电流输出型温压补偿一体，电池供电型蒸汽流量表安装示意图：：柏广明销售：锐派提示供货周期为个工作。
