一体式蒸汽计量表厂家，测量蒸汽流量计

一体式蒸汽计量表厂家-江苏锐派仪表有限公司

蒸汽流量计既具有传统孔板、靶式、涡街流量计等无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。

压缩气体流量计应用

　　压缩空气流量计目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量

　　1、测量介质：气体、液体、蒸汽。

　　2、双排液晶同时显示累计流量和瞬时流量;

　　3、内部锂电池供电,无需外部电源;

　　4、微功耗设计,两节+3v锂电池可连续工作一年半以上;

　　5、流量计的感应元件不直接与被测介质接触，性能稳定、可靠性高。

　　6、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。

　　7、范围度宽达10：1~15：1。

　　8、压缩空气流量计测量范围：正常工作范围，雷诺数为20，000-7，000，000;输出信号不受液体温度、压力、粘度及组份影响。测量可能范围，雷诺数8，000-7，000，000。

　　9、精度等级：液体，指示值的±1.0%;气体，指示值的±1.0%;蒸汽，指示值的±1.5%。

　　10、输出信号：a.oc门脉冲输出;　b.电流4-20ma（两线制/三线制）。

　　11、电源电压：+24vdc（需要信号输出时提供）。

　　12、介质温度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;

　　13、压缩空气流量计工作压力：0-2.5mpa,法兰夹持连接（注：应用户要求，可提供其它压力等级，需定做）。

　　14、压力损失：δpδp=1.079*10-6*ρ*v2 （式中：δp：压力损失kpa;ρ：被测介质的密度kg/m3;v：被测介质的流速m/s）。

　　15、壳体材料：碳钢;不锈钢（1cr18ni9ti）。

　　16、规格（管道内径）20、25、32、40、50、65、80、125、150、200、250、300（大于dn300口径为插入式）。

　　17、环境温度 -25℃～+55℃;湿度≤85%rh。

　　18、压缩空气流量计防爆类型：隔爆型;防爆标志;iaiict4。





一体式蒸汽计量表厂家技术参数

流量计的功能介绍：现场液晶表头显示,实时温度、实时压力、瞬时流量、流量累计,有温度、压力补偿功能，在测量气体、蒸汽时，根据实测温度、压力进行查表方式保偿，保证流量不受温度、压力变化，引起汽体密度的变化而影响流量计准确性。普通涡街流量计按1:5程比出厂时,在20%以下，80%以上量程段时，没法保证流量精度，因非智能型没法通过内部程序,进行流量信号多点线性化补偿，压缩空气流量计通过多点线性化补偿，保证流量计在每点量程段流量精度。智能型流量计量程比1:15，比普通涡街流量计高出3倍量程比。压缩空气流量计有温度、压力故障自诊断自动补偿功能，断电记录时钟、日期功，通过按键可切换显示工况标况流量,采用双传感器,有较强振动功能。

输出信号：压缩空气流量计可以三线同时输出二路电流（ma）、频率信号，（对应:瞬时流量、流量累计、温度、压力）可通过流量计菜单任意设置。二线输出一路电流（ma）（对应:瞬时流量、流量累计、温度、压力） 可通过仪表菜单设置。

　　◆测量介质： 气体、液体、蒸气

　　◆法兰连接式口径选择 10,........100,150,200, 3000

　　◆流量测量范围 正常测量流速范围 雷诺数气体5～50m/s; 液体0.5～7m/s

　　◆测量精度 1.0级

　　◆高温–25℃～150℃ -25℃～300℃

　　◆脉冲电流远传信号 4～20 ma,rs-485或是232

　　◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% rh50℃

　　◆材料 不锈钢, 铝合金

　　◆电源 dc24v或锂电池3.6v

　　◆防爆等级 本安型iaiibt3-t6

口径及流量范围

DN（mm）	液体	气体	蒸汽
20	0.8-10	5-40	8-80
25	1-12	7.2-60	10-120
32	1.5-20	12-100	15-200
40	2-30	18-150	20-300
50	3-50	30-300	30-450
65	6-80	50-420	60-800
80	10-130	70-600	100-1300
100	20-200	120-1000	200-2000
125	30-300	180-1500	300-3000
150	45-450	240-2000	450-4500
200	90-900	480-4000	900-9000
250	120-1200	700-8000	1200-12000
300	180-2000	900-10000	1600-16000



为了使用方便，威卡公司设计出电池供电的就地显示型采用微功耗高新技术，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。



温度补偿热电厂蒸汽专用流量表还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体、蒸汽流量测量可直接测量出气体介质的温度和压力，从而显示气体、蒸汽的标况体积流量。

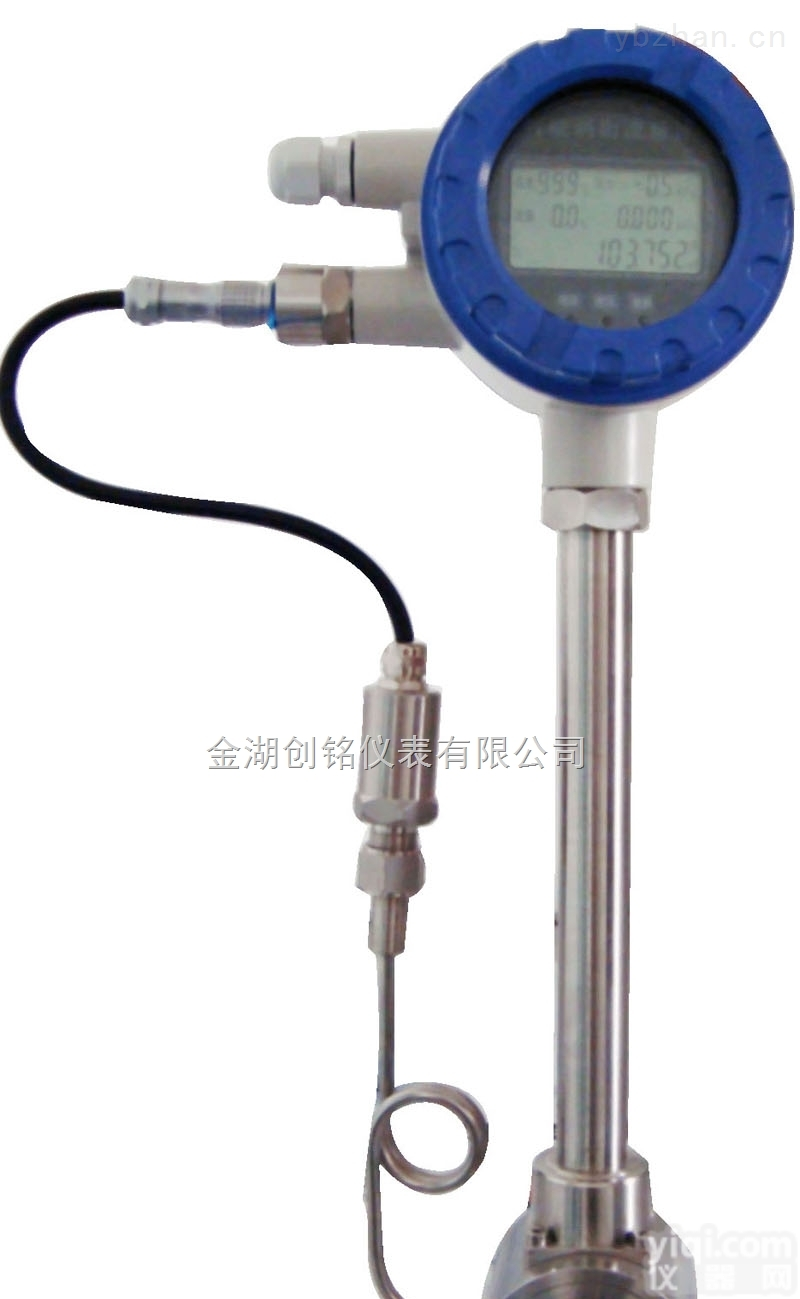

一体式蒸汽计量表厂家，测量蒸汽流量计
用于恶劣环境。无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。稳压补偿一体化设计。电流输出均为电隔离型，具有良好的共模干扰YZ能力。同时显示流量值与累计流量值，不必轮流切换。采用抗振探头，有效消除外界振动影响。电路采用表面贴装工艺，结构紧凑，可靠性高。采用分体式信号转换器，电缆长米。量程比宽达。仪表整体。
