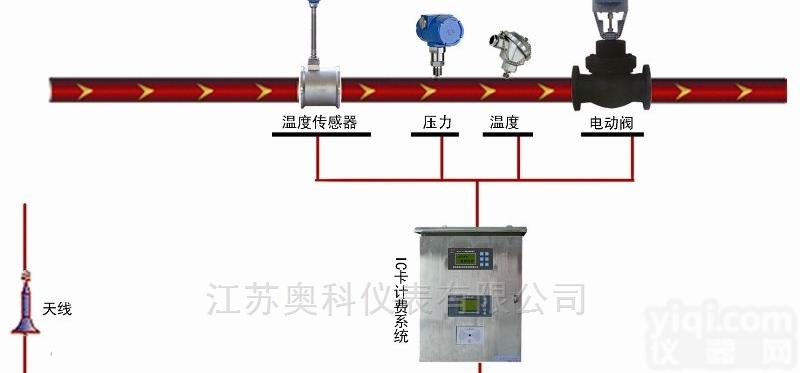

预付费蒸汽流量计



订货须知：
用户在定购流量仪表时要注意根据流体的公称口径、工作压力、工作温度、流量范围、流体种类和环境条件选择合适的规格。
需要我公司的显示仪表配套时，请参阅相应的说明书，选用合适的型号，或由我公司技术人员根据您提供的资料替您设计选型。需要传输信号用的电缆时注明规格长。

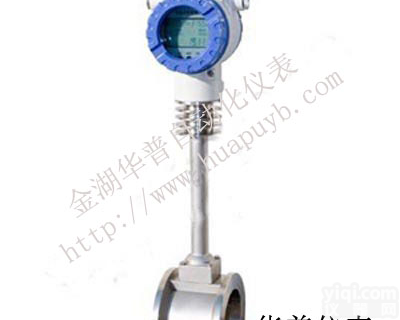

管道蒸汽计量表介绍：

蒸汽流量计（涡街流量计）是用途极其广泛的一种流量计量仪表，几乎可以用在所有气体、液体和蒸汽的流量计量、测量和控制。

 涡街流量计是速度式流量计的一种，它以卡门涡街理论为基础，采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率，从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。

兰式：DN10～DN3000现场显示一体涡街 温压补偿一体涡街

管道蒸汽计量表具有以下特点：

测量精度高，量程宽；

测量介质广泛，可测量液体、气体和蒸汽；

工作温度高，介质温度可达350℃；

无运动部件，无磨损，可靠性高；

表体采用不锈钢材料，美观、耐腐蚀。

管道蒸汽计量表技术参数：

公称通径：满管式：法兰卡装式DN15～DN500，法兰连接式DN15～DN300，

插入式：DN300～DN1500；

适用范围：气体：空气、二氧化碳、氧气、氮气、煤气、天燃气、沼气和其他各种化学气体等，

液体：水、高温水、油、食品液、化学液等，

蒸汽：饱和蒸汽、过热蒸汽；

可测介质温度： 满管式：防爆介质：–40℃～100℃，

低温介质：–40℃～100℃，

中温介质：–40℃～280℃，

高温介质：–40℃～350℃；

插入式：低温介质：–40℃～150℃，

中温介质：–40℃～250℃；

公称压力：满管式：法兰卡装式：低压：≤1.6MPa 、≤2.5MPa ，

中压：≤4MPa 、≤6.3MPa ，

高压：≤10MPa 、≤16MPa 、≤25MPa 、≤42MPa；

法兰连接式：低压：≤1.6MPa 、≤2.5MPa ，

中压：≤4MPa ，

插入式： ≤1.6MPa 、 ≤2.5MPa ；

精度等级：满管式：测量液体：1级（0.5级可协议订货），

测量气体：1.5级（1级可协议订货），

测量蒸汽：1.5级（1级可协议订货）；

插入式：2.5级

流速范围：液体：0.3～8m/s，

气体：3～65m/s,

蒸汽：3～70m/s；

管道蒸汽计量表测量范围：

代号	通径	流量范围㎡/h
RP-LUGB-25	DN25	1~12（液体）		10～100（气体）
RP-LUGB-32	DN32	1.5~23（液体）		15~150（气体）
RP-LUGB-40	DN40	2.4~32（液体）		22.6~150（气体）
RP-LUGB-50	DN50	4~50（液体）		35~350（气体）
RP-LUGB-65	DN65	6.3~184（液体）		60～600（气体）
RP-LUGB-80	DN80	10~130（液体）		90~900（气体）			注：1.蒸汽流量请查看表3
RP-LUGB-100	DN100	20~200（液体）		140~1400（气体）			2.DN250～DN600可按客户要求订货
RP-LUGB-125	DN125	31~310（液体）		220～1450（气体）			3.DN300以上口径推荐使用插入式涡街流量计可定制
RP-LUGB-150	DN150	45~450（液体）		300~3000（气体）
RP-LUGB-200	DN200	80~800（液体）		550~5500（气体）
RP-LUGB-250	DN250	150~1500（液体）		880～8800（气体）
RP-LUGB-300	DN300	200~2000（液体）		1300～13000（气体）
RP-LUGB-300	DN300	100~1500（液体）		1560～15600（气体）
RP-LUGB-400	DN400	180~3000（液体）		2750～27000（气体）
RP-LUGB-500	DN500	300~4500（液体）		4300～43000（气体）
RP-LUGB-600	DN600	450~6500（液体）		6100～61000（气体）
RP-LUGB-800	DN800	750~10000（液体）		11000～110000（气体）
RP-LUGB-1000	DN1000	1200~1700（液体）		17000～170000（气体）

管道蒸汽计量表安装图示及要求：

涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图(三) DN为仪表公称口径 单位:mm

传感器上游 管道型式	前后直管段长度	传感器上游 管道型式	前后直管段长度
同心收缩 全开阀门		一个90度 弯头
同一平面两 个90度弯头		不同平面两 个90度弯头
同心扩管		调节阀半开 阀门(不推荐)

1.仪表在在管道上可以水平、垂直或倾斜安装。

2.测量气体时，在垂直管道安装仪表，气体流向不限。但若管道内含少量液体，为了防止液体进入仪表测量管，气流应自下而上流动。

3.测量液体时，为了保证管内充满液体，所以在垂直或倾斜管道安装仪表时，应该保证液体流动方向从下而上。若管道内含少量气体，为了防止气体进入仪表测量管，仪表应安装在管线的较低处。
