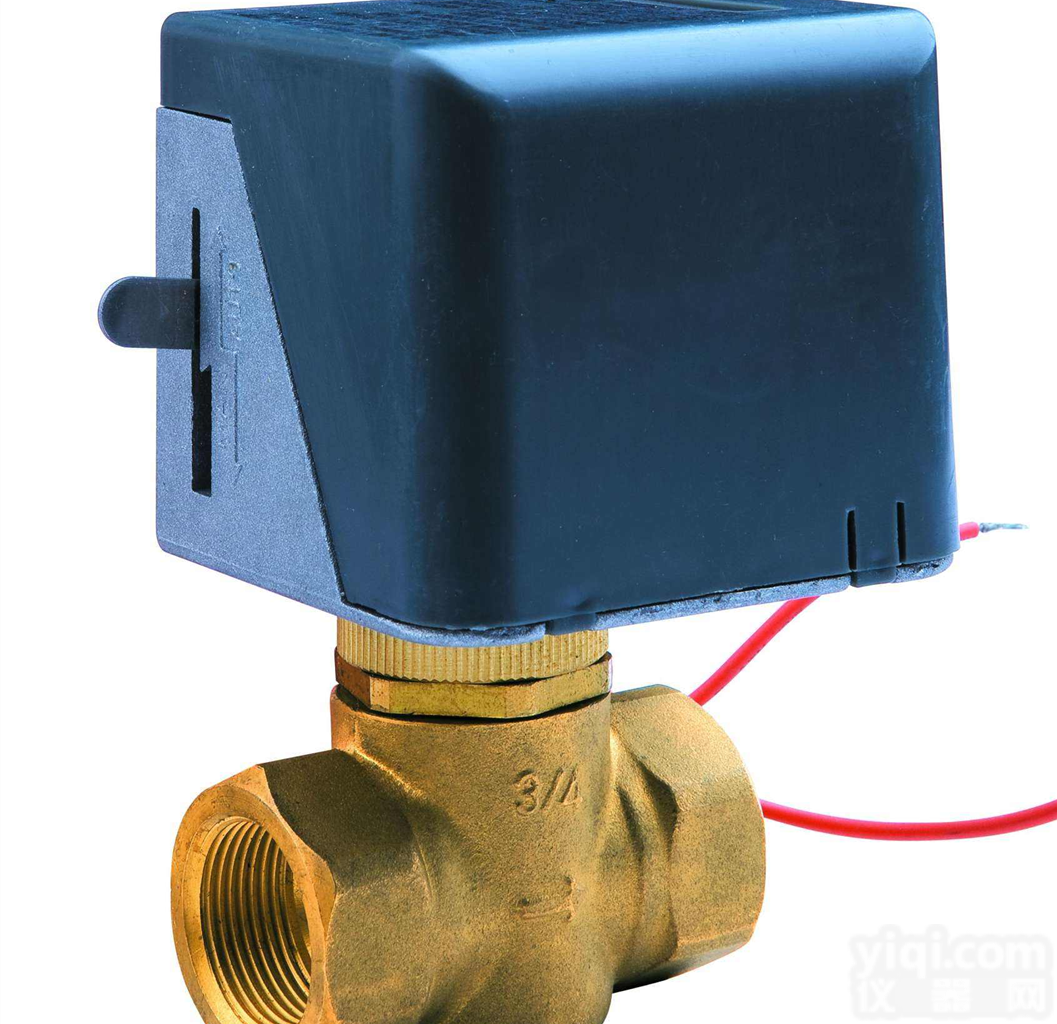

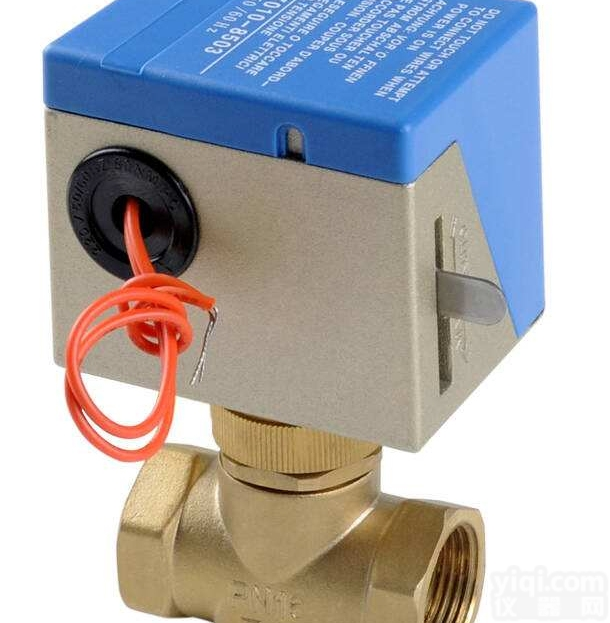

VA7010 VA7010电动二通阀

VA7010电动二通阀

一、电动二通阀简介：

     电动二通阀是ZY空调风机盘管的配套产品，由驱动器与阀体两部分组成，驱动器由一个同步电机驱动，具备弹簧复位及手动开阀杠杆操纵功能。阀体部分采用活塞式结构。电动二通阀可与温控器配套使用，由温控器控制电动二通阀电机，使阀门开或关，实现管道冷水或热水的通或断，再通过风机盘管送风，以实现温度的自动调节。

二、电动二通阀特点：

1. VA7010电动二通阀产用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的
2.驱动器由单相磁滞同步马达驱动，阀门弹簧复位，阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动二通阀接通交流电源而动作
3..开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气，当室温达到温控器设定值时，温控器令电动二通阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流，通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。
4..VA7010系列电动二通阀产的驱动器与阀门采用螺纹连接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小，产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内出现的高温高湿环境可靠工作。

三、技术指标：

1、驱动电机：磁滞同步电机
2、驱动器工作电压：220VAC、50Hz/60Hz(有AC24V 、110V可供选择)
3、功率消耗：≦5.7VA
4、电磁阀阀体承压：1.6MPa
5、电磁阀允许压差：≦0.12MPa
6、适用介质：冷水、热水
7、适用介质温度：2℃～95℃
8、适用环境温度：0℃～60℃
9、启闭时间：开约10秒，关约5秒

四、结构特点：

1、 阀体黄铜锻造，不锈钢杆及弹簧，体积小，耐腐蚀。
2、 阀芯结构优化，在不减少Kv值的情况下，允许压差大。
3、 驱动器与阀体分离，可快速拆装。
4、 驱动器有可供系统调试和维修时作用的手动操作杆。

五、安装及注意事项：

   马达罩壳应防止水滴渗入。当阀装于水平管道时，安装位置与平面夹角不超过85°。当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。
   拨动手动操作杆时应缓慢移动，当手动杆沿箭头指向慢慢移动并按入缺口内卡住，阀门处于常开状态，每当电流首次通过电动二通阀时，手动杆会再设定至自动位置。
