ZFQ呼吸阀 ZFQ防爆阻火呼吸阀

一、简介：
    ZFQ防爆阻火呼吸阀是用弹簧限位阀板，由正负压力决定或呼或吸。呼吸阀应该具有泄放正压和负压两方面功能，具体：当容器承受正压时，呼吸阀打开呼出气体泄放正压；当容器承受负压时，阻火呼吸阀打开吸入气体泄放负压。由此保证压力在一定范围内，保证容器安全。当需要安装两个呼吸阀时，它们与罐顶ZX应对称布置；若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。为了呼吸阀使用安全，应在3-6个月内定期将波纹阻火层拆下，清洗干净，保证阻火层上每个孔畅通，防止堵塞，确保安全正常使用。定期检查通风气正、负阀盘动作是否灵活，导杆及阀盘接触密封面有无损坏，如有损坏应立即调换。在检查维护重新安装时，应保证阀内各结合面严密配合，阀盘升降灵活。新阀启用时，应安装前清除阀盘间的防震物，否则呼吸阀将失灵。

二、特点：
1、新型防爆阻火呼吸阀材质设计结构合理，阻火与呼吸连成一体，降低成本。
2、阀盘、阀封环采用不锈钢、聚四氟乙烯材料。耐低温、防冻性能好。
3、阻火呼吸阀是安装在固定顶罐上的通风装置，减少油品蒸发、损失，是节能减排的优良产品，能够为企业节约资源。
4、它具有能对石油储罐内外压力进行自动调节的特点。
5、结构简单、重量轻、易检修、安装方便。
6、阻爆性能合格，连续13次阻爆性能试验每次都能阻火。
7、耐低温防冻性能合格：在-42度操作2小时，压力阀盘、真空阀盘合密封均无变形现象。
8、在常温36度连续操作72小时，动作10000次，压力阀盘、真空阀盘和导杆接触面无任何磨损合碰伤迹象，导杆升降灵敏无卡死现象。

三、安装：
1、ZFQ防爆阻火呼吸阀应安装在储罐气源的Z高点，以降低物料蒸发损耗和以便顺利地提供通向呼吸阀Z直接和的通道。通常对于立式罐，呼吸阀应尽量安装在罐顶ZY顶板范围内，对于罐顶需设隔热层的储罐、可安装在梯子平台附近；
2、当需要安装两个呼吸阀时，它们与罐顶ZX应对称布置；
3、若呼吸阀用在氮封罐上，则氮气供气管的接管位置应远离呼吸阀接口，并由罐顶部插入储罐内约 200mm ，这样氮气进罐后不直接排出，达到氮封的目的。

四、技术参数：

五、主要外形及连接尺寸：

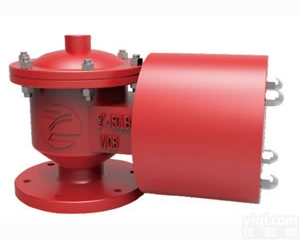

六、实物图：
