一、产品概述：

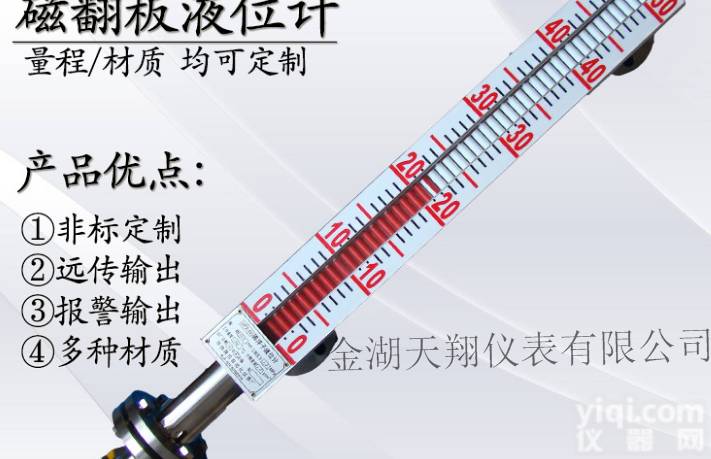

RP-UHZ液压油储罐液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。配置上、下限开关输出，可实 现远距离报警、限位控制。配置变送器，可实现液位的远 距离指示、检测与控制。

液压油储罐液位计是由本体、浮标、翻板箱等部件组成，其工作原理是根据阿基米德定律，利用磁性浮标驱动双色薄片来显示液面的位置，采用双色（黑色呈气相，红色呈液相）翻片显示。当液面上升时，液相翻板翻成红色，液面下降时，气相翻板翻成黑色，从而醒目指示容器内的液位变化，指示连续直观醒目、无盲区，在任何情况下都不会出现假液位。而且结构简单，安装维修方便，量程大，设计压力高使用寿命长，使用范围广。 液压油储罐液位计结构是在原基础上增设保温隔套管，保温连接管与设备保温系统相连接，通过开启阀门的大小即可达到所需的温度，适用用与介质对奥氏体不锈钢不腐蚀，介质高温汽化，凝固点低的场合。
    根据在容器安装位置的不同，提供侧装和顶 装两种形式。
    根据工作介质不同，提供不锈钢和 ABS 工 程塑料两种材质；其中ABS特别适用于酸、碱等腐蚀性介质。
连接法兰：

DN20	PN(MPa)
	0.6～2.5	4.0～16.0
标准号	HG20593-97	HG20595-97



Dg15	Pg(Kgf/cm2)
	220	320
标准号	H12-0-2	H12-0-3

二、基本参数：
    1、连接法兰ZX距离L（mm）：350~15000
    2、介质密度（g/cm3）：0.425~2
    3、操作温度（℃）：-40~450
    4、压力等级（MPa）：0.6，1.0，1.6，2.5，4，6.3

基本型

测量范围	H＝500　800　1100　1400　1700　2000　2500　3000　4000　5000　6000......10000　  　　　　　　　　　　0－10000MM内由用户任意选择
指示精度	＋－5mm
介质密质	＞0.45g/cm3
介质密质差	＞0.15g/cm3
工作温度	－196~120摄氏度　　　120~300摄氏度(高温型)
介质粘度	＜1ST(10-4平方米/S）
连接法兰	（1）PN2，5，4.0MP时，法兰为JB/T82.2~94，DN25PN4.0可动凸面法兰。 （2）PN6.3，10.0，16.0MPa时法兰为T82.2~94，DN25固定法兰。 （3）PVC材料法兰JB/T82.1~94，PN1.0MPa,DN20。 其他法兰标准(如HGJ，GB，ANSI等标准)请设计部门和用户注明。

液位报警器

输出形式	触点容量	工作寿命	报警精度	供电电源	环境温度
三常开三常闭开关信号	220VAC 2A	>10的五次方次	+-5mm	24VDC 220VAC 50HZ	-40~60摄氏度

液位远传装置

远传量程	0~10000mm(任意选用)	远传Z大距离	3Km
精度	+-10.0mm	负载电阻	250安(不包括导线电阻200安)
回差	+-10.0mm	供电电源	24V。DC，220V。AC，50HZ
输出信号	4~20mADC	环境温度	-40~60摄氏度
B出线口接头	内螺纹M20＊1.5



三、液压油储罐液位计结构特点：
    l、基本型
根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的*磁钢通过磁耦合作用，驱动红、白色翻柱翻转180。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。
    2、上下限开关输出
利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧卡片开关动作，实现ON-OFF控制或报警。
    3、电远传
由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成0~10mA或4~20mA的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

型号	代码	说明
UHZ		液压油储罐液位计
液位计类别	0	翻板指示
	1	电远传带翻板
液位计型号	0	基型
	W	保温型
	D	插入型
	J	耐腐型
	S	防霜型
	Z	保温耐腐型
	Y	插入耐腐型
报警控制	0	无报警
	1	带上限
	2	带下限
	3	带上下限
浮子材质	P	不锈钢
	L	防锈铝
	T	钛
	S	PVC塑料
	F	氟塑包裹
主体材质	P	不锈钢
	L	防锈铝
	T	钛
	S	PVC塑料
	F	氟塑管
	PF	内衬四氟
	PP	内衬丙烯
	PE	内衬乙烯
连接法兰		表一
介质温度		表二
实际使用压力		表三
介质比重		要注明
订货长度		要注明

液压油储罐液位计技术参数：

安装形式内容		侧装式	顶装式
安装间距 (测量范围)		500,800,1100,1400,1700, 2000,2500,3000,3500,4000, 4500,5000,5500,6000mm	500,800,1100,1400,1700, 2000,2500,3000mm
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		≥ 0.5g/cm 3	≥ 0.76g/cm 3
连接法兰	不锈钢	法兰 20-40(D N 20 P N 4.0) (GB9119-88)	法兰 200-25(D N 200 P N 2.5) (GB9119-88)
	ABS	法兰 20-10(D N 20 P N 1.0) (GB9119-88)	法兰 200-6(D N 200 P N 0.6) (GB9119-88)
主体材料		ABS( 工作压力 0.6MPa) 1Cr18Ni9T
介质温度		-40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )
环境温度		-40 ℃ ~+70 ℃
示值误差		± 10mm
介质粘度		≤ 1st(10 - 4 m/s)
上下限开关 输出		1. 控制灵敏度 : 10mm 2. 输出接点容量 : AC220V2A 3. 接点寿命 : 5 × 10 4
电远传连续显示

1. 精度 : ± 1.5% 2. 输出负载 : 750 3. 输出信号 : 0~10mA 输出 ,220VAC 电源 4~20mA 输出 ,24VDC 二线制 4. 防爆特征 ia Ⅱ CT4 本质安全型

L1：与介质的比重及浮子的材质有关，详见下表

介质比重	L1(mm)
	防锈铝浮子(LF2) 及LF2氟塑包裹的浮子	不锈钢浮子 (1Cr18ni9Ti)
0.45	463
0.55	286
0.65	210
0.75	166
0.85	140	340
0.95	120	260
≤1.0	113	220

 D：￠52～￠83：￠115～￠200(视压力而定)
测量精度：±10mm   介质温度：≤80℃，也可制作成≤480℃
介质比重：≥0.4   介质粘度：≤0.02Pa·S
使用注意事项
    1、与被测容器的上下分液管间Z好各装一只截止阀门以便打开或关闭液位计和便于液位计的维修。在上下截止阀关闭时可打开液位计底部排污法兰或卸下排污螺钉，注入清水即可清洗液位计的主体。
    2、 安装液位计时，法兰ZX线垂直度≤4‰，当液位计的测量范围大于3米时，需要考虑增加中间加固法兰（或耳朵攀）作固定支撑以增加强度。 配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于  0.8mm2。与交 流电源同路平行铺设时，至少应保持20厘米以上的间距，Z好单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。
    3、配套远传液位变送器与二次仪表之间隔连线，要求连线的芯线截面面积应大于0.8mm2。与交流电源同路平行铺设时，至少应保持20厘米以上的间距，Z好单独穿铁管铺设，或用屏蔽二芯电缆铺设，屏蔽层只能一端接地。
    4、选用液位控制器，其触点容量均以阻性负载设计，如用非阻性或大力功率负载则要用中间继电器转换。
    5、对液体介质中含有悬浮杂质的亲磁物质的场合，不宜使用本液位计，因这些杂质会对浮子组件造成卡阻。
    6、外形结构中的盲区（L1）与介质密度有关，故不同介质有不同盲区。
