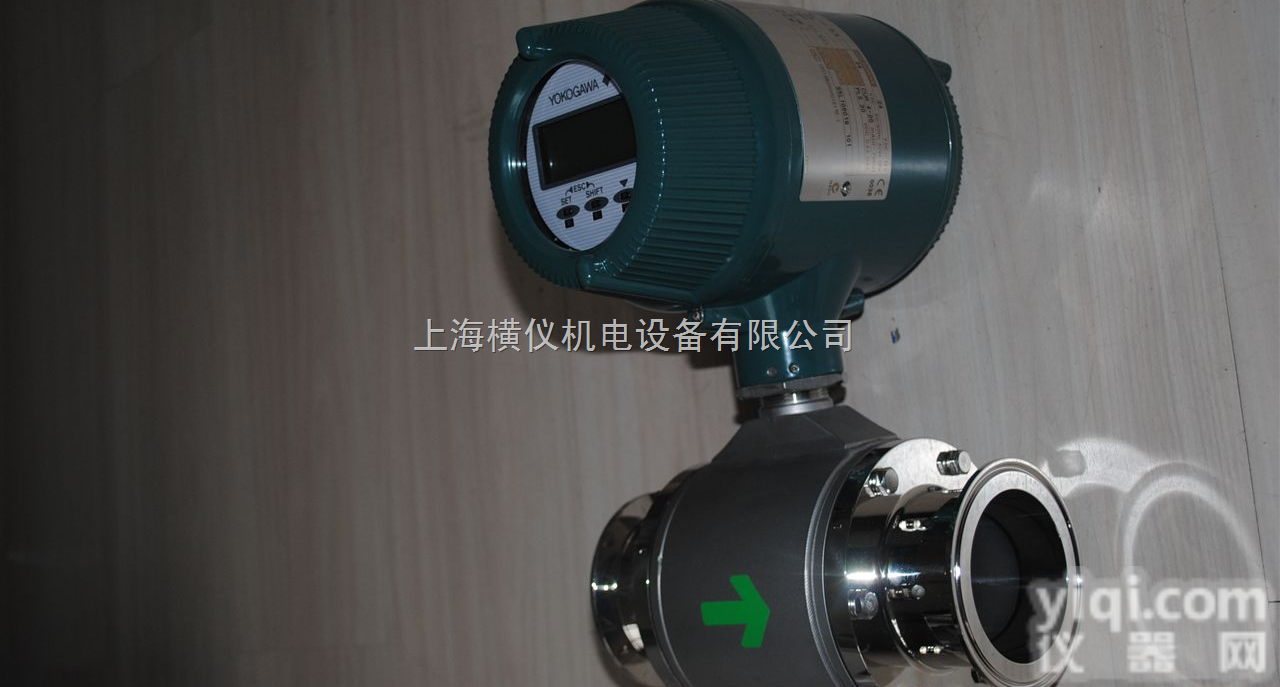

YK系列 伊里德YK系列电磁流量计

伊里德YK系列电磁流量计

概念；

    电磁流量计的测量原理是基于法拉第电磁感应定律。其传感器部分由线圈、电极和绝缘内衬组成，在测量时传感器中的励磁线圈通电产生磁场，当导电流体通过磁场时，由于切割磁力线的作用力，产生微小的感应电动势，由电极将这些微小的感应电动势采集，并输送至仪表的转换器部分，对信号进行放大、修正等操作，再通过公式将其换算成相应的流量数据，显示到仪表或输出到上位机系统。

原理图；

      当导电流体流过垂直于流动方向的磁场时，导电液体感应出与平均流速成正比的感应电压E，其感应电压通过两个直接与流体接触的电极检出，经转换器放大、滤波、整形，送至MCU，完成瞬时流量、累积流量的显示及输出控制。E=KBVD式中:E---感应电压      K---仪表常数     B---磁感应强度V---测量管面内平均流速        D---流量计的通径

产品结构图；

         一款好的电磁流量计，具有较高的测量准确度，稳定的产品性能，目前电磁流量计的准确一般为0.3级、0.5级，而部分小口径产品可以做到0.2级。由于其测量原理的特殊性，需要测量介质具有一定的电导率（一般大于5us/cm），同时测量始动流速也有一定的要求（一般大于0.5m/s）。

TSD电磁流量计在进行流体流量时，具有很多优势，目前在各行业中被广泛应用。

（1）测量管内无阻碍流动部件，无压损，直管段要求相对较低；

（2）测量精度高，稳定性强，抗振动干扰能力强；

（3）测量不受流体密度、粘度、温度、压力和电导率变化的影响；

（4）具有多种电极和衬里选择，抗介质腐蚀能力强。

（5）具有较大的量程比，一般0.5-5m/s流速下为10:1，部分口径及流速下可以做到100:1，甚至150:1

 电磁流量计也有着其独有局限性：

（1）测量介质，必需具有一定的电导率（一般大于5us/cm），同时测量始动流速也有一定的要求（一般大于0.5m/s）

（2）测量介质的温度受限于衬里材质，对于高温介质的测量效果不佳。

（3）无法测量气体、蒸气等介质。

（4）测量电极长时间工作，可能会出现结垢情况，需清洁后才可测量

（5）对于高粘稠介质和固液两相介质的则量，需采用高频励磁方式，低频低磁精度差。

（6）由于传感器结构原理的限制，大口径产品成本过高，导致产品口径增大，价格直线ZG。

（7）由于其原理限制，仪表传感器线圈需通电产生磁场，其功耗相对较高，不太适合电池供电。

虽然有着上述的一些缺点，但是目前电磁流量计在大部分液体介质的测量时，仍被大量使用，其的测量准确度及低维护成本，深受广大客户喜爱。

综上所述，电磁流量计有着自已的优缺点，用户根据行业及工况条件，选择合适的流量计产品。
