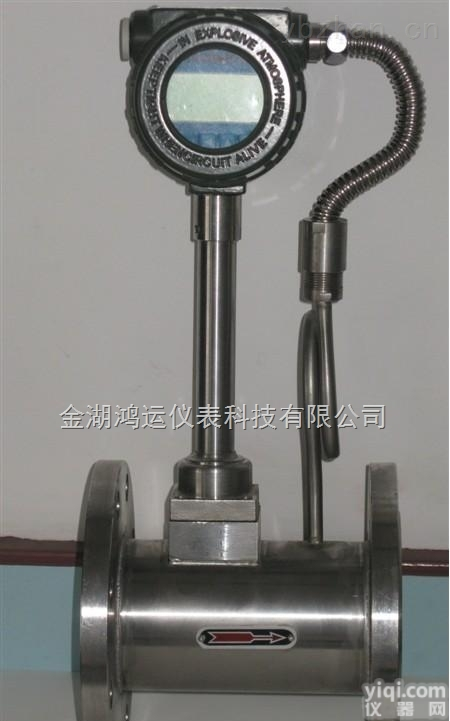

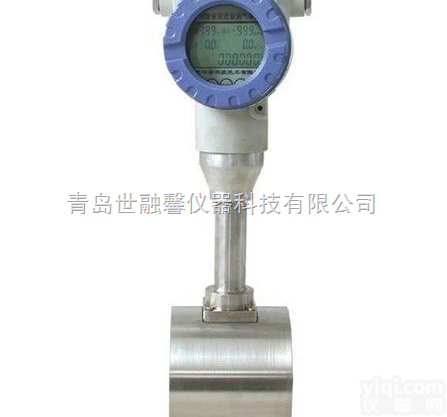

RP-LU DN20蒸汽计量表，小型液体流量计

本公司专业从事各类工业仪器仪表的经营与销售，价格低，品质有保障，有任何问题，请直接联系，竭诚为您服务！
小型液体流量计

DN20蒸汽计量表、饱和蒸汽管道、锅炉蒸汽计量表厂家--江苏锐派仪表有限公司
RP-LU系列DN20蒸汽计量表利用气体振动原理而开发的一种新型流量计，广泛应用在石油、化工、冶金、造纸等行业流体的计量，该流量计无可动部件，可靠性强、精度高、寿命长，可在很宽的流量范围内精确测量液体的瞬时流量和累计流量。其不受介质温度、压力、粘度及组分的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆，适用于恶劣环境。流量计分一体化显示和远传显示，并可输出脉冲信号或电流信号与微机联网。
技术指标
1．测量介质：液体、气体、饱和蒸汽、过热蒸汽。
2．精度等级：液体±1.0%，气体（蒸汽） ±1.5%，插入式±2.5%。
3．工作压力：1.6MPa，2.5MPa，4.0MPa，6.4MPa。
4．介质温度：普通型-40～150℃ 中温型-40～250℃ 高温型-40～350℃。
5．输出信号：三线电压脉冲，低电平0～1V，高电平 > 4V，占空比50%； 二线制标准电流4～20mA；三线制标准电流0～10mA。
6．工作环境：-35℃～+60℃，湿度≤95%RH。
7．工作电源：DC12V；DC24V。
8．壳体材料：碳钢、不锈钢。
9．防爆类型：本安型 ExibIICT6
工作原理
传感器是以卡门（Kaman）和斯特劳哈（Strouhsl）有关旋涡的产生和旋涡与流速关系的理论来测量流量的。当介质以一定速度流过三角柱体时，在三角柱体两侧后面产生一个交替排列的旋涡带，称之为“卡门涡街”（见下图）。
由于旋涡发生体两侧交替产生旋涡，于是在发生体两侧产生压力脉动，从而使检测体产生交变压力，封装在探头体内的压电晶体元件在交变应力的作用下，产生与旋涡同频率的交变电荷信号，放大器将这种电荷信号进行放大、滤波、整形、Z后输出频率与介质流速成正比的脉冲信号（或转换成4 ～20mA信号）,送至积算仪进行处理、显示和控制。
一定雷诺数范围内（2×104～7×106 ），旋涡的释放频率f与流体流速V及旋涡发生体的迎流面宽度d之间关系式为f=St?v/d，式中St 为斯特劳哈数，它是一个无量纲的系数，只要准确测出频率f，就可以求得流体流速v，由v求出体积流量。

主要特点
1．结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠 。
2．安装简单，维护十分方便。
3．检测传感器不直接接触被测介质，性能稳定，寿命长。
4．输出是与流量成正比的脉冲信号，无零点飘移，精度高。
5．测量范围宽，量程比可达1：10。
6．压力损失较小，运行费用低，更具节能意义。
7．在一定的雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
8．应用范围广，蒸汽，液体，气体的流量均可测量。

产品选型

代号	通径	流量范围㎡/h
LUG-25	DN25	1~10(液体)			25~60（气体）			请查看说明书，DN300以上推荐使用插入式流量计
LUG-32	DN32	1.5~18(液体)			15~150（气体）
LUG-40	DN40	2.2~27(液体)			22.6~150（气体）
LUG-50	DN50	4~55(液体)			35~350（气体）
LUG-80	DN80	9~135(液体)			90~900（气体）
LUG-100	DN100	14~200(液体)			140~1400（气体）
LUG-150	DN150	32~480(液体)			300~3000（气体）
LUG-200	DN200	56~800(液体)			550~5500（气体）
	代号	功能1
	N	无温压补偿
	Y	有温压补偿
		代号	输出型号
		F1	4-20mA输出（二线制）
		F2	4-20mA输出（三线制）
		F3	RS485通讯接口
			代号	被测介质
			J1	液体
			J2	气体
			J3	蒸汽
				代号		连接方式
				L1		法兰卡装式
				L2		法兰连接式
						代号	功能2
						E1	1.0级
						E2	1.5级
						T1	常温
						T2	高温
						T3	蒸汽
						P1	1.6MPa
						P2	2.5MPa
						P3	4.0MPa
						D1	内部3.6V供电
						D2	DC24V供电
						B1	不锈钢
						B2	碳钢



根据测量的需要须在流量计附件测量压力和温度时，

1. 测压力点应在流量计下游的3-5D处。
2. 测温度点应在流量计下游的6-8处。

外形尺寸

DN	A	B	C	D
15	90	Φ57	383	45
20	100	Φ57	388	50
25	100	Φ57	394	50
32	100	Φ65	396	50
40	100	Φ75	401	50
50	110	Φ87	407	55
65	110	Φ109	418	55
80	110	Φ120	423	55
100	120	Φ149	447	60
125	125	Φ175	474	65
150	145	Φ203	501	75
200	170	Φ259	556	100
250	190	Φ312	608	120
300	210	Φ363	660	140
350	230	Φ409	709	160
400	250	Φ460	756	180
450	275	Φ520	814	205
500	290	Φ575	869	225

D为仪表工称口径



就地显示型和二线制4~20mA输出的接线图



1. 一般情况下，流量计与智能流量积算仪的连接线采用三芯屏线(RVVP3×0.5mm)屏蔽层应可靠地接在放大器盒内的接地螺丝上。
2. 连接线不能与电力线平行排放在一起，至少间隔在20cm以上，Z好单独穿行在金属管子中。连接线要固定好，不能晃动。



DN20蒸汽计量表，小型液体流量计
雷诺数范围内，输出信号频率不受流体物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。．应用范围广：蒸汽（饱和蒸蒸汽），气体（空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、绿气、燃气、沼气、二氧化碳、氮气、乙炔、、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气）。
