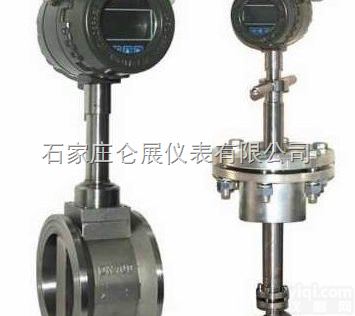

涡街式流量表

DN125蒸汽流量表、热电厂蒸汽管道、锅炉蒸汽流量表厂家--江苏锐派仪表有限公司
RP-LU系列DN125蒸汽流量表主要用于工业管道流体介质的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。

工作原理
流体中垂直地插入一根柱状阻力体时，在其两侧就会交替地产生旋涡，随着流体向下游方向运动，形成旋涡列，称为卡曼涡街，产生涡街的阻力体称旋涡发生体。实验证明，旋涡的频率与流速成正比。实验证明:当两列旋涡之间的距离h和同列两个旋涡之间的距离L满足公式L/h=0.281时非对称旋涡列就能保持稳定状态。当流体雷诺数Re在5000-150000之间范围内时，Sr基本不变，所以d和Sr为定值时旋涡发生体的频率f与流体的平均流速成正比，即与体积流量Q成正比而与压力、温度、密度等参数无关。当旋涡在柱体两侧产生时，传感器受到与流向垂直的交变升力的作用感生信号，升力的变化频率是旋涡频率，传感器将信号送转换器放大整形后得到与流速成线性比例的脉冲信号直接输出或将其转换成4～20mA标准信号输出
仪表常数能长期稳定。插入式仪表在管道的插入口安装，球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传感器，可靠性高，可在-20℃至+320℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较先进、理想的流量仪表。

技术指标

◆ 测量介质：液体、气体、蒸汽



◆ 测量范围：（见下表）



◆ 公称通径：（见下表）非标产品可根据用户要求特色定做



结构形式	通径（mm）	工况流量范围（m3/h）
		水	空气	蒸汽（0.6Mpa）
管 段 式	15	1.2-6	3.8-28	10-92kg/h
	20	1.5-10	6-40	17-163
	25	2-16	10-60	27-255
	32	2.2-22	22-130	44-415
	40	2.5-25	25-180	68-650
	50	3.5-38	35-300	110-1020
	65	7.5-70	50-500	180-1720
	80	12-130	80-800	270-2600
	100	18-160	120-1200	430-4100
	125	25-250	150-1500	670-6360
	150	50-400	320-2800	960-9160
	200	70-700	560-6000	1.710-16.30t/h
	250	120-1200	890-8000	2.670-25.40
	300	200-2000	1360-12000	3.840-36.60
插 入 式	400	350-3000	2700-27000	6.830-65.10
	500	500-4000	4240-42400	10.70-101.8
	600	700-5600	6200-61000	15.40-146.5
	700	800-6600	7800-78000	20.90-200.0
	800	900-7200	10850-108500	27.30-260.5
	900	1100-9200	13000-130000	34.60-330.0
	1000	1300-12000	17000-170000	42.70-407.0
	1100	1450-18000	19000-190000	52.10-496.0
	1200	1630-24400	24400-244000	61.50-586.1
	1300	2020-25300	27000-310000
	1400	2350-29500	31000-310000
	1500	2550-38000	38200-38200



特点



◆ 安装简便，维护十分方便；



◆ 结构简单牢固，无可动部件，长期运行十分可靠；



◆ 量程范围宽，量程比可达1∶15；



◆ 压力损失小，运行费用低，更具节能意义；



◆ 应用范围广，液体，气体，蒸汽均可测量；



◆ 检定周期长，一般为两年；



◆ 在一定雷诺数范围内，输出信号不受被测介质物理性质和组分变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，调换配件后一般无须重新标定仪表系数；



◆ 可现场显示，也可远距离传输，还可与计算机控制系统联网；



◆ 检测探头不直接接触被测介质，性能更稳定。

产品型谱

型    谱					说    明
RP-LU
检测	B				压电式传感器
方式	E				电容式传感器
通径		DN	15～1000		单位：mm
连接方式			1	仅对满管型	法兰连接型
			2	仅对满管型	法兰卡装型
			3	仅对插入型	简易插入型
			4	仅对插入型	球阀插入型
测量介质				2	液体
				3	气体
				4	蒸汽
使用环境				P	普通型
				B	防爆型
输出信号				1	脉冲输出
				2	24V,4～20mA电流输出 液晶显示
				3	RS-485通讯
				4	电池供电，不带补偿
				5	温压补偿一体， 24V,4～20mA电流输出型
				6	温压补偿一体，电池供电型
选型	例如： 满管型压电式涡街流量仪表，通径DN50，法兰卡装
说明	型连接,介质为蒸汽,温压补偿一体，24V，4～20mA电流信号输出，液晶显示



根据测量的需要须在流量计附件测量压力和温度时，

1. 测压力点应在流量计下游的3-5D处。
2. 测温度点应在流量计下游的6-8处。

D为仪表工称口径

就地显示型和二线制4~20mA输出的接线图

1. 一般情况下，流量计与智能流量积算仪的连接线采用三芯屏线(RVVP3×0.5mm)屏蔽层应可靠地接在放大器盒内的接地螺丝上。
2. 连接线不能与电力线平行排放在一起，至少间隔在20cm以上，Z好单独穿行在金属管子中。连接线要固定好，不能晃动。
