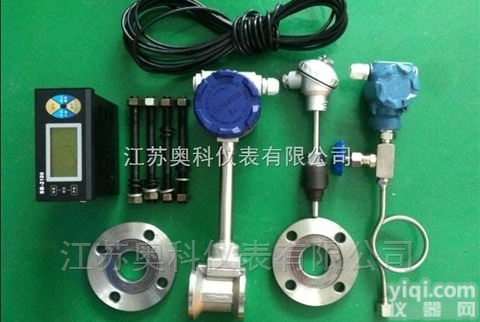

DN15-DN300 沼气流量计型号产品报价

沼气流量计特点：

    采用抗机械震动，抗冲击和抗脏污的结构新设计。

    采用集成电路，信号处理精度高，高抗干扰性，可靠性高。

    可选用加宽量程型号，获得优越的小流量性能和扩宽的流量范围。

    可选用电容式流量计，抗震性能好，测量温度达到400℃。

    可选用潜水型流量计，允许长期浸泡在水中工作。

涡街流量计分类：

1、卡门旋涡式涡街流量计：所谓卡门旋涡，是指在流体中放置一个圆柱状或三角状物体时，在这一物体的下游就会产生的两列旋转方向相反，并交替出现的旋涡。

2、光学式卡门旋涡涡街流量计：在产生卡门旋涡的过程中，旋涡发生器两侧的空气压力会发生变化，通过导孔作用在金属箔上，从而使其振动，发光二极管的光照在振动的金属箔上时，光敏三极管接收到的金属箔上的反射光是被旋涡调制的光，其输出经解调得到代表空气流量的频率信号。

3、超声波式卡门旋涡涡街流量计：在卡门涡流发生器下游管路两侧相对安装超声波发射探头和接收探头。因卡门涡流对空气密度的影响，就会使超声波从发射探头到接收探头的时间较无旋涡变晚而产生相位差。对此相位信号进行处理，就可得到旋涡脉冲信号。

涡街流量计

将涡街测量头插入管道特定位置，通过测量该位置的局部流量，根据管道截面流速分布关系，计算出管道内平均流速值。它由转换器、插入杆组件、球阀（ 根据需求配 ）、安装短管（ф100）、涡街测量头等组成。

涡街流量计安装步骤：
1．在需要安装流量计的管道正上方（水平管道有此要求），割开 一个略小于ф100的孔，去掉毛刺；
2．将配套的一端带有法兰的短管放在孔的上面，保持短管与管 道垂直，焊接牢固；
3．放上垫片，插入流量计，法兰连接，若此时有球阀，应先将球阀放在短管上连接好，再打开球阀，插入流量计；
4．保证流量计前有大于15D和后有5D的直管段(D为管道内径)。

产品选型

涡街流量计安装环境要求：

　　1． 尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

　　2． 避开高温热源和辐射源的直接影响。若必须安装，须有隔热通风措施。

　　3． 避开高湿环境和强腐蚀气体环境。若必须安装，须有通风措施。

　　4． 涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装，须在其上下游2D处加设管道紧固装置，并加防振垫，加强抗振效果。

　　5． 仪表安装在室内，安装在室外应注意防水，特别注意在电气接口处应将电缆线弯成U形，避免水顺着电缆线进入放大器壳内。

　　6． 仪表安装点周围应该留有较充裕的空间，以便安装接线和定期维护。

仪表管道安装要求：

　　1． 涡街流量仪表对安装点的上下游直管段有一定要求，否则会影响介质在管道中的流场，影响仪表的测量精度。仪表的上下游直管段长度要求见图

向左转|向右转

　　注:调节阀尽可能不安装在涡街流量仪表的上游,而应安装在涡街流量仪表的下游10D处。

　　2． 上、下游配管内径应相同。如有差异，则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心，它们之间的不同轴度应小于0.05Db。

　　3． 仪表与法兰之间的密封垫，在安装时不能凸入管内，其内径应比表体内径大1-2mm。
