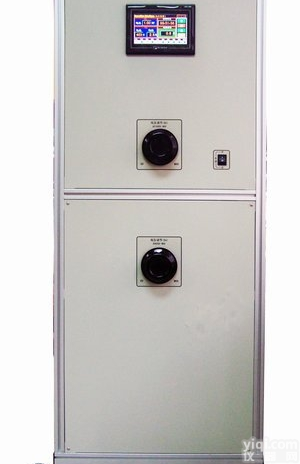

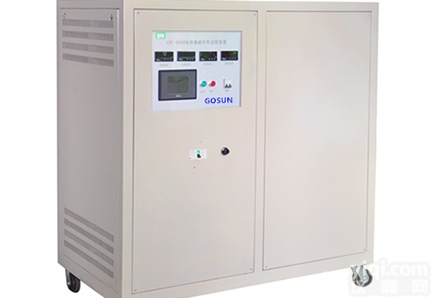

电容器破坏性试验装置

一、产品简介:

电容器破坏性试验装置，按国家标准GB3667.1-2005的破坏性试验要求设计，具有交流(AC)和直流（DC）试验电压输出，输出端口一个，采用大触摸屏显示和操作及设置参数。配有安全可靠的防爆试验箱，是适用于交流电容器破坏性试验的专用设备。

设备可自动进行检测、系统操作简单，设备运行安全、可靠、试验结果准确。系统能自动采集每路电容的试验电流并显示，通过查看电流的变化可以比较出每只电容的质量；

 二、交流电容器破坏性试验装置性能指标:

 1、 输出直流（DC）：试验电压/电流5000V/60mA；

 2、 显示试验电压（DC）：精度±3%±3字；

 3、 显示试验电流（DC）：精度±3%±3字；

 4、 输出交流（AC）：试验电压/电流AC：650V/21A；

 5、 显示试验电压（AC）：精度±5%±3字；

 6、 显示试验电流（AC）：精度±5%±3字；

 7、 试验电容器容量范围：0～80UF，额定电压500V；

 8、 工位：单工位；

 9、 功能：

 9.1 单片机控制，电机调节交流电压和电流；

 9.2 直流升压可设置“快”和“慢”两档。“慢”挡升压速度：200V/分±10%；“快”挡升压速度约1000V分；

 9.3 有定时功能：直流电压在需保持5min；交流电压在需保持5min或需保持8小时；启动定时功能，当时间到可自动断开电压；

 9.4 大触摸屏设置和显示参数；

 9.5 电压零伏启调；

 9.6 过流、过压保护；

 10、 配有防爆安全试验箱；

 11、 仪器尺寸：约730mm（长）×880mm（深）×1500mm（高）；

 12、 工作电源：AC220V±10％，50/60Hz±2Hz。

 三、适合标准:

 GB3667.1-2005（IEC60252-1:2001)（交流电容器）

 GB3984.1-2004(IEC60110-1:1998)（电磁炉）

 GB/T17702.2-1999(IEC61071-2:1994)（电力电容器）

 四、应用范围:

国家质检、商检及第三方检测机构；

交流电容器生产厂家;

空调、电磁炉、洗衣机、汽车蓄电器等生产厂家等
