GWXDF3204蜗轮蜗杆双向流硬碰硬旋球阀
- 品牌：正轩
- 产地：永嘉瓯北
- 供应商：浙江正轩阀门有限公司
- 供应商报价：面议
- 标签：GWXDF3204蜗轮蜗杆双向流硬碰硬旋球阀,300,浙江正轩阀门有限公司
产品库
| 品牌 | 其他品牌 | 种类 | 其他 |
|---|---|---|---|
| 压力环境 | 常压 | 工作温度 | 常温 |
| 流动方向 | 单向 | 零部件及配件 | 配件 |
| 类型(通道位置) | 直通式 | 结构形式 | 浮动球 |
| 应用领域 | 环保/水工业,石油/化工,能源,建筑/建材/家具 |

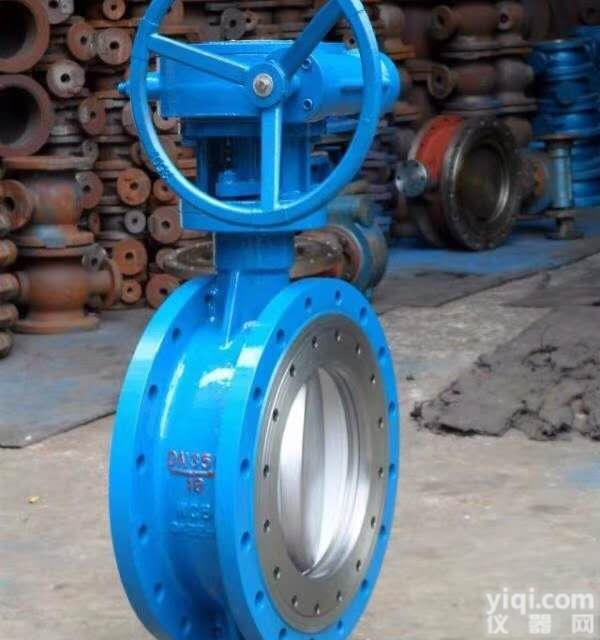

GWXDF3204蜗轮蜗杆双向流硬碰硬旋球阀
产品特点：
1、不但能在正向压力中可靠地关断，在反向压力或反向压力远大于正向压力中同样能可靠地关断；
2、在密封副的两个密封面上可根据不同的硬度需要运用太空等离子喷涂、以太激光溅射、真空保护渗复堆焊等先进工艺形成马氏体不锈钢、奥氏体不锈钢、硬质合金、金属陶瓷、人造金刚石等梯度功能材料；
3、能自动对正ZX（自适应），并能自动越程补偿磨损；
4、关闭时充分利用阀内介质的能量，自动加以极高密封比压，使高硬密封副达到可靠的零泄漏；
5、瞬间关闭、瞬间打开密封副间无摩擦。打开时阀芯投影截面不断内缩并后退、打开初始时后退快于内缩。关闭时阀芯投影截面不断膨胀并前进，关闭初始时膨胀速率大于前进速率，关闭末期时前进速率大于膨胀速率。具有偏心半球阀、截止阀、楔形闸阀的特点；
6、其主体结构类似蝶阀，具有蝶阀的结构短、体积小的特点，因而可制造大口径、特大口径、超大口径的阀门；
产品应用：
GWXDF3204蜗轮蜗杆双向流硬碰硬旋球阀主要用来对介质进行截断与调节，这部分硬碰硬旋球阀在整个系统中所占比重大、用量多，要求硬碰硬旋球阀经久耐用性价比高，同时应能在介质正向流时进行调节与载断，在压差变换或检修时又可以防止介质倒流，即拥有双向切断功能。目前，这部分阀在管网系统上，硬碰硬旋球阀主要应用的有截止阀、闸阀、蝶阀以及球阀。
工作原理：
是既能在正向压力时密封良好，在反向压力或反向压力大于正向压力时也能密封良好。当正向压力作用时，介质压力推动阀板向前移动，阀杆变形，阀板密封面紧贴阀座密封面传递压力，将阀座推向阀体台阶，使之密封良好。当反向压力作用时，介质压力推动阀板向后移动，阀杆变形，介质压力同时推动阀座密封面紧贴阀板密封面传递压力，将阀座推向阀杆极限变形位置，使之密封良好。
主要零件材料：
零部件名称 | 材料名称或代号 |
阀体 | 灰铸铁、球墨铸铁、WCB、碳钢 |
阀板 | WCB、Q235、不锈钢 |
阀杆 | 不锈钢 |
阀座 | WCB、Q235、不锈钢 |
安装尺寸表
通径DN | A | B | C | D | E | H | L | N__Фd | ||||||
手动 | 气动 | 电动 | 手动 | 气动 | 电动 | 对夹式 | 法兰式 | 对夹式 | 法兰式 | |||||
50 | 88 | 110 | 140 | 112 | 200 | 245 | 255 | 350 | 625 | 530 | 43 | 108 | 4-14 | 4-14 |
65 | 108 | 130 | 160 | 115 | 200 | 245 | 255 | 370 | 625 | 530 | 46 | 112 | 4-14 | 4-14 |
80 | 124 | 150 | 190 | 120 | 200 | 245 | 255 | 380 | 645 | 565 | 64 | 114 | 4-18 | 4-18 |
100 | 144 | 170 | 210 | 138 | 200 | 355 | 255 | 420 | 675 | 600 | 64 | 127 | 4-18 | 4-18 |
125 | 174 | 200 | 240 | 164 | 200 | 355 | 255 | 460 | 715 | 640 | 70 | 140 | 4-18 | 8-18 |
150 | 199 | 225 | 265 | 175 | 280 | 355 | 315 | 55 | 800 | 705 | 76 | 140 | 4-18 | 8-18 |
200 | 254 | 280 | 320 | 200 | 425 | 250 | 315 | 760 | 850 | 775 | 89 | 152 | 4-18 | 8-18 |
250 | 309 | 335 | 375 | 230 | 425 | 250 | 315 | 830 | 925 | 945 | 114 | 165 | 4-18 | 12-18 |
300 | 363 | 395 | 440 | 260 | 560 | 450 | 315 | 895 | 1035 | 1070 | 114 | 178 | 4-22 | 12-22 |
350 | 413 | 445 | 490 | 300 | 560 | 450 | 315 | 950 | 1070 | 1140 | 127 | 190 | 4-22 | 12-22 |
400 | 463 | 495 | 540 | 340 | 580 | 450 | 315 | 1190 | 1190 | 1210 | 140 | 216 | 4-22 | 16-22 |
450 | 518 | 550 | 595 | 350 | 580 | 650 | 714 | 1255 | 1250 | 1335 | 152 | 222 | 4-22 | 16-22 |
500 | 568 | 600 | 645 | 380 | 580 | 650 | 714 | 1305 | 1290 | 1415 | 152 | 229 | 4-22 | 20-22 |
600 | 667 | 705 | 755 | 450 | 660 | 850 | 810 | 1340 | 1455 | 1605 | 178 | 267 | 4-M24 | 20-26 |
700 | 772 | 810 | 860 | 480 | 550 | 850 | 810 | 1520 | 1585 | 1844 | 229 | 292 | 4-M24 | 24-26 |
800 | 878 | 920 | 975 | 530 | 550 | 1250 | 810 | 1710 | 1700 | 2040 | 241 | 318 | 4-M27 | 24-30 |
900 | 978 | 1020 | 1075 | 580 | 550 | 1250 | 863 | 1810 | 1965 | 2255 | 241 | 330 | 4-M27 | 24-30 |
1000 | 1078 | 1120 | 1175 | 650 | 750 | 1250 | 863 | 1960 | 2015 | 2380 | 300 |
|
|
|
