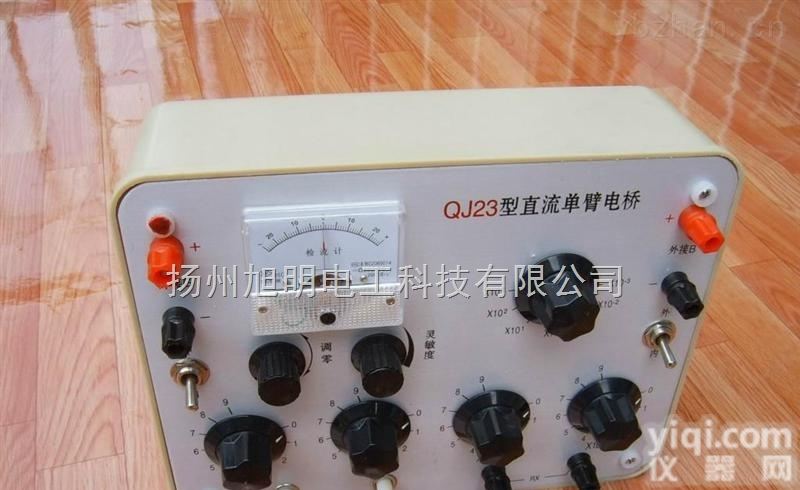

QJ23型直流单臂电桥生产厂家

产品简介：

QJ23型直流单臂电桥生产厂家，是采用惠斯登电桥线路，性能稳定测试精确，是工矿企业、实验室使用的精密仪器，有市电型可供选择。

产品特性：

1、本产品系一单电桥，主要由比例臂、比较臂、放大臂、指零仪及电池组等组合而成。
2、比较臂由四个十进盘组成，Z大可调11110欧，Z小步进为1欧。
3、放大器采用运算放大器，接在指零仪的输入端，以提高指零仪的灵敏度。
4、所有线绕电阻均采用高稳定性锰铜电阻丝，以无感式绕制在磁骨加上。
5、QJ23型直流单臂电桥生产厂家性能稳定，灵敏度高，数据准确。

主要技术性能：

1.测量范围
1Ω～9.999MΩ
2.准确度：0.2%
3. 内附指零仪：电流常数<6×10-/㎜，阻尼时间：<4s
4.电源：4.5V（2号干电池3节）
5.外型尺寸：225×175×115（㎜）
6.质量：2㎏

各量程主要参数：

注：“*”代表为提高仪器灵敏度，需外接电源。

量程倍率  有效量程（Ω）  准确度（%）  电源电压（V）
X10-3  0~9.999  2  4.5
X10-2  0~99.99  0.2  4.5
X10-1  0~999.9  0.2  4.5
X1  0~9999  0.2  4.5
X10  0~99990  0.5  6*
X102  0~999900  0.5  6*
X103  0~499900  2  21*
0~5999000  2  36*

注意事项：

1、在测量电感电路的直流电阻时，应先按下“B”按钮，再接下“G”按钮，断开时，应先松开“G”按钮，后松开“B”按钮。

2、在使用双臂电桥时，“B”按钮应间歇使用，避免浪费电源，接线柱到被测量电阻之间的连接导线电阻不大于0.05Ω。

3、电桥若搁置不用，应将电池取出。

4、在测量电感线圈直流电阻时，通过电流较大，应该使用外接大容量2V电源。为了避免反电势损坏仪器内部元件，Z好在测量完毕时，先将C1接线柱断开。

5、电桥应贮放在环境温度10~30℃，相对湿度25%~80的条件下，室内空气不应有腐蚀仪器的气体和有害杂质，而仪器不应受日光的直接照射。

6、使用中，如发现指零仪灵敏度显著下降，可能因电池寿命完毕引起，打开仪器底部电池盒，进行更换新的电池。

7、在用户遵守技术要求所规定的使用、运输及贮藏的条件下，从交货检定日期起18个月内，因生产质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换产品
