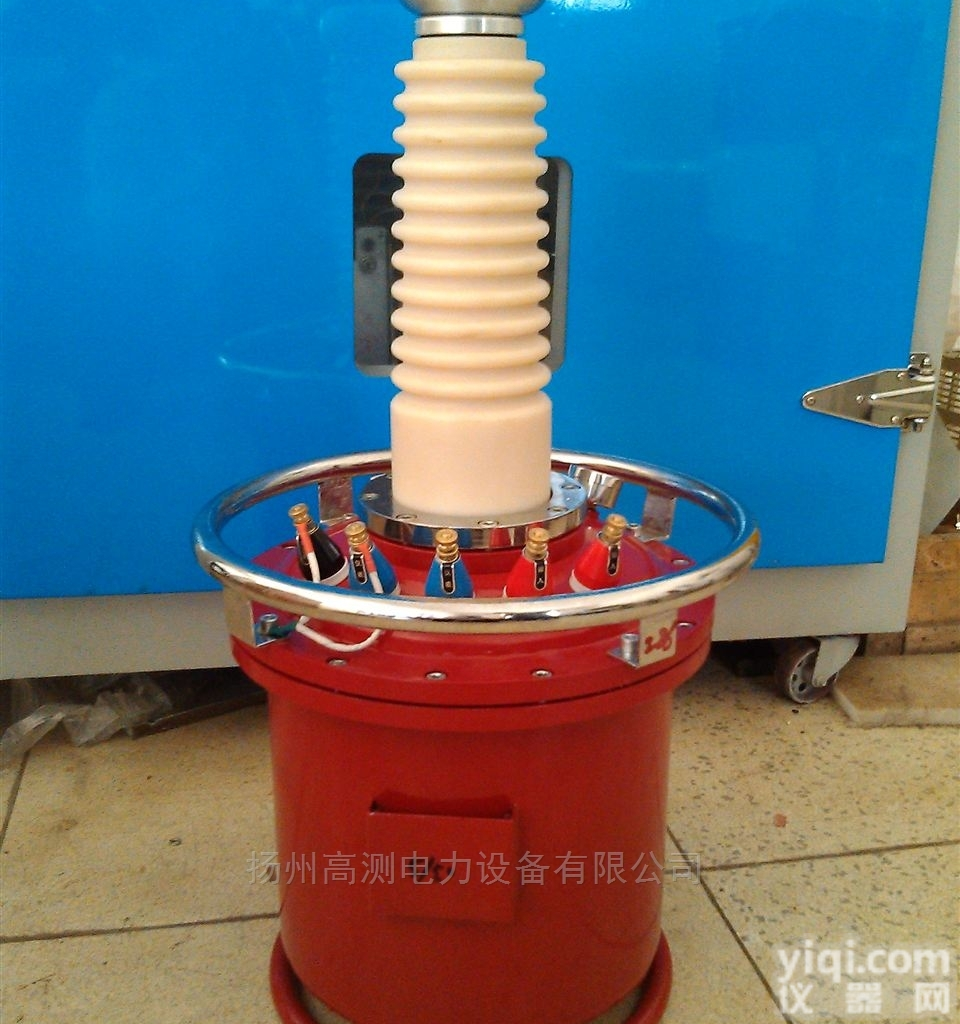

HTYDQJ 5KVA/50kv充气式变压器

5KVA/50kv充气式变压器产品概述

    产品满足《DL/T848.2-2004高压试验装置通用技术条件第2部分工频高压试验装置》的要求。用于电力系统对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压试验。该系列试验变压器具有体积小、重量轻、结构紧凑、通用性强等优点。

5KVA/50kv充气式变压器主要特点：

● 产品采用一次压制而成高压套管

● 套管与气桶之间完全隔离加上所有连接部分采用进口O型密封圈密封，彻底解决了常见的变压器漏气的问题

● 睡式铁芯设计,有效提高产品的抗震性

● 所有产品均可通过1.1倍感应耐压试验

● 采用纯净SF6作为绝缘介质

● 高低压线采用高强度聚酯、无氧铜杆漆包线

● 铁芯采用全新武钢二硅冷轧硅钢卷片

技术参数：

●输入电压：10kVA及以下为AC200V

           10kVA以上为AC400V

●空载损耗：＜10%

●短路阻抗：＜10%

●变比误差：＜1%

●仪表电压：100V

 注意事项

      1、做高压试验时，必须由2人或2个以上人员参加，并明确做好分工，明确相互间的方法。并有专人监护现场安全及观察试品的试验状态；
      2、变压器和控制箱应有可靠的接地；
      3、试验过程中，升压速度不能太快，也决不允许突然全电压通电或断电；
      4、在升压或耐压试验过程中，如发现下列不正常情况时，应立即降压，并切断电源，停止试验，查明原因后再做试验。① 电压表指针摆动很大；② 发现绝缘烧焦的异味、冒烟现象；③ 被测试品内有不正常的声音。
      5、试验中，如果试品短路或故障击穿，控制箱中的过流继电器工作，此时，将调压器回至零位，并切断电源后，方可将试品取出。
      6、进行电容试验或进行直流高压泄漏试验时，试验完毕后，将调压器降至零位后，并切断电源，然后，应用放电棒将试品或电容器的高压端对地进行放电，以免存留在电容中的电势发生触电危险。
