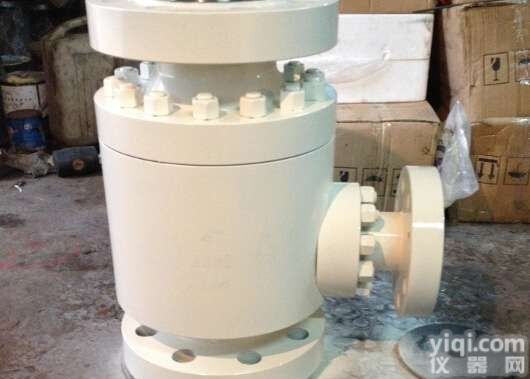

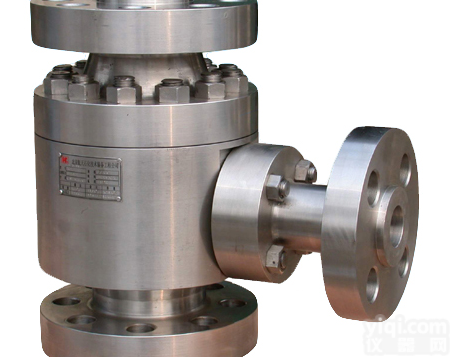

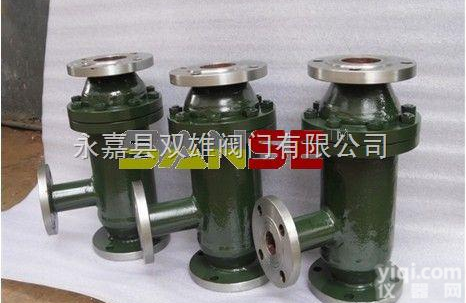

ZDM系列 自动循环泵保护阀

一、简介：
    ZDM系列自动循环泵保护阀是一种泵保护装置。它自动对离心泵（尤其输送热水介质）在低负荷运行时泵体内可能出现的部分气蚀损害和不稳定进行保护。一旦泵流量低于预设流量，旁路完全打开以确保泵所需Z小流量。即使主路完全关闭，即主路流量为零，Z小流量也可以通过旁路进行自动循环。压力通过旁路中的集成多级节流减压阀降低。自动循环泵保护阀有适合高压差的旁路，压差至30MPa，具体选择由工厂确定。多级减压式的M型旁通可消除高速流动介质产生的噪音，防止气蚀和闪蒸对阀门元件的破坏。

二、特点：
1、防气蚀多级减压旁路，降低流速，适用于高压工况。
2、锻造阀体，可选用碳钢或不锈钢材质等。
3、标准型旁路带止回功能，大工作压差至30MPa。
4、压力等级PN16-PN420，口径DN25-DN500。
5、可选择增加手动旁路操作功能，以备故障时使用。

三、工作原理：
    一般安装在水泵出口的支管上，当水泵正常运转时，外管供水时，Z小流量阀关闭。当水泵正常运转不向外供水时，又不停泵，Z小流量阀由温度、压力、与出口阀连锁三种方式中其中一种方式控制其开和关，排去一部分小流量的高温水，防止水泵气蚀，保证水泵正常连续运转。用于一般水泵是采用泵的出口压力来控制的，在泵出口的主管上安装压力开关，当压力超过某一设定值（根据现场，由设计员设定），Z小流量阀开；当压力低于某一设定值，Z小流量阀关。水泵正常运转的压力随着向外界供水和不供水时压力波动较大，开关Z小流量阀的设计值由设计院人员设定即可。

四、技术参数：
公称通经：DN20 DN32 DN40 DN50
公称压力：PN25、32MPa
阀前：压力6.5～38.7Mpa 温度141～232℃
阀后：压力0～0.07MPa 温度41～109℃
阀体材质：20#锻钢
工作温度：＜425℃
执行结构：手动、气动、电动
阀内组件：440B特种不锈钢合金
流量特性：等百分bi特性
泄露量：符合ANSI B16.104-1976 V级

五、主要外形及连接尺寸：
