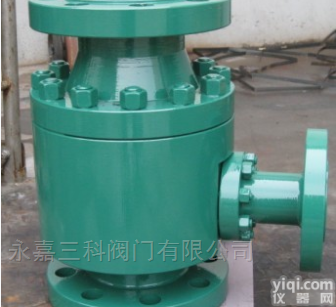

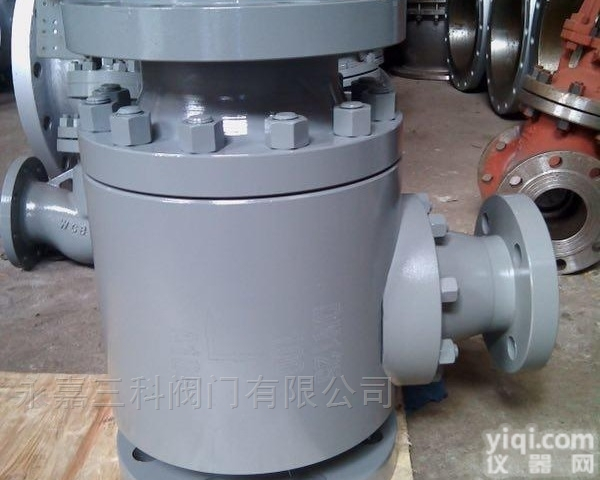

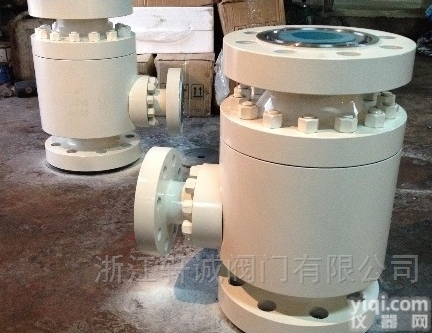

ZDT 自动再循环阀

一、简介：
    ZDT自动再循环阀是一种泵保护装置。为化工装置提供源源不断的动力，泵的Z小连续流量保护关系到泵的安全稳定运转。 实现泵的Z小连续流量保护有几种不同的方法，而自动再循环作为其中的方法之一，因其独特的优势越来越得到大家的认可和广泛应用。使用自动再循环控制回流量，当泵的流量减小时，泵的出口压力升高，自动再循环的旁路开度增大，回流量增大，从而确保泵的流量始终大于Z小连续流量。

二、产品特点：
1、结构简单、运行可靠稳定,只有少量运动部件.
2、容易安装、可垂直或水平的安装在泵的压力出口处.
3、旁路流量大,Z大至主流量60%,KV值可调整.
4、旁路Z大工作压差至4MPa（可以选择旁路止回功能）.
5、可适用水、油、甲醇等其他液体介质，工作温度从-196℃～+300℃。

三、工作原理：
    自动再循环阀应需而生。对离心泵而言，需要有一段旁路以防止在低于规定的Z小流量下运行而产生过载及过热汽化对泵造成损坏。在火电厂，给水泵的出水量是随锅炉负荷而变化的。在启动时或在负荷很低时，给水泵很可能在给水量很小或给水量为零的情况下运行，水在泵体内长期受叶轮的摩擦发热，而使水温升高，水温升高到一定程度后，会发生汽化，形成汽蚀。造成给水泵的损坏。为防止上述现象的发生，在给水泵出口至除氧器（或冷凝器）水箱之间安装再循环系统，在给水泵刚启动或在给水量小到一定程度时，可打开再循环系统。将一部分水返回除氧器水箱，以保证有一定的水量（一般约为额定流量的30%）通过水泵，而不致使泵内水温升高而汽化。而当给水量处于正常条件下时，关闭再循环系统。以往的控制方式是由复杂的控制系统组成泵的保护及控制系统。再循环系统由Z小流量阀、止回阀、流量测量系统组成。系统中流量测量系统确定何时开启或关闭再循环系统。

四、零部件材料：

五、性能参数：
