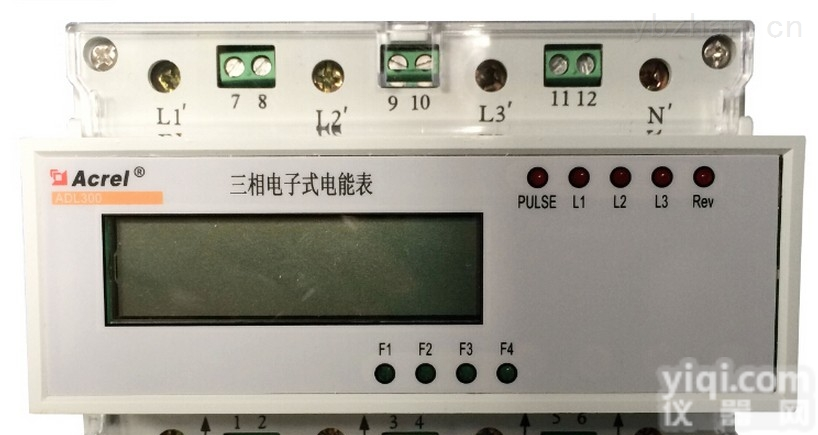

安科瑞ACR 安科瑞ACR系列电能表网络电力仪表

序号

项目参数名称

内容简介

1

输入

网络

单相、三相三线、三相四线

频率

50±5Hz，60±5Hz

电压

额定值：AC 100V、400V

过负荷：1.2 倍持续，瞬时 2 倍/1 秒

功耗：＜0.2VA

阻抗：＞200kΩ

电流

额定值：AC 1A、

过负荷：1.2 倍持续，瞬时 10 倍/10 秒

功耗：＜0.2VA

阻抗：0.1Ω

2

输出

电能脉冲

2 路脉冲输出，10000、40000、160000imp/kwh

通讯

RS485/Modbus-RTU、Profibus-DP 波特率 38400、19200、9600、4800

可设定

3

精度等级

电流、电压：0.2 级

功率、有功电能：0.5 级

频率：0.05Hz

无功电能：1级

4

电源

AC80-270V、DC90-350V；功耗＜1VA

5

安全性

工频耐压：①源、电压输入回路、电流输入回路两两之间 AC2kV/1min；

          ②电源与开关量输入回路、通讯回路、变送输出回路之间 AC2kV/1min

绝缘电阻：输入、输出端对机壳>5MΩ
