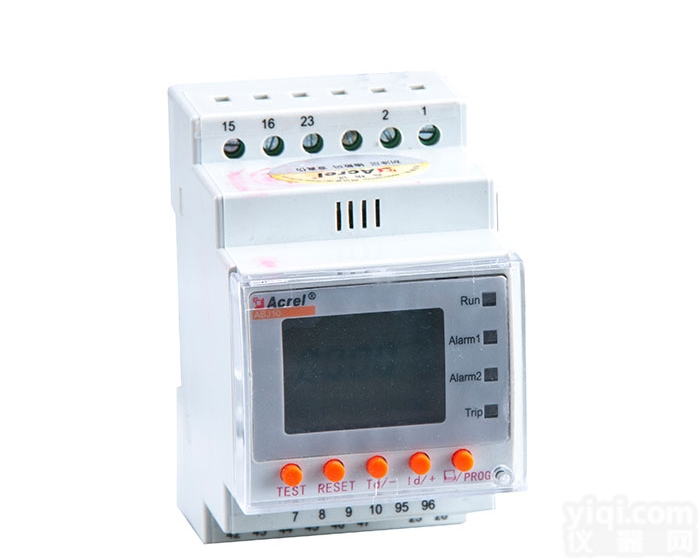

ASJ系列智能剩余电流继电器
2.1 概述
ASJ系列剩余电流继电器可与低压断路器或低压接触器等组装成组合式的剩余电流保护器，主要适用于交流50Hz，额定电压为400V及以下的TT和TN系统配电线路，用来对电气线路进行接地故障保护，防止接地故障电流引起的设备和电气火灾事故，也可用来对人身触电危险提供间接接触保护。
产品符合国标GB/T22387-2008的要求。
2.2 型号说明
2.3 通用技术条件
技术参数 | 指 标 |
电源 | 辅助电源 | AC110V、AC220V（允许误差±10％） |
功耗 | ≤5W |
工频耐压 | 电源//输入//输出之间交流有效值2kV/min |
环境 | 温度 | 运行温度：-20℃～+55℃，存储温度：-30℃～+70℃ |
湿度 | ≤95％RH，不结露，无腐蚀性气体场所 |
海拔 | ≤2000m |
2.4 产品规格
型 号 | 基本功能 | 可选功能 | 产品外形 |
1路 | AC型 | ASJ10-LD1C | 1路AC型剩余电流测量；电流越限报警指标；四种额定动作电流可设定；两种报警延时可设定；互感器断线报警指示；两组继电器输出（一组常开，一组转换）；具有就地，远程测试、手动复位功能。 | / |  |
A型 | ASJ10-LD1A | 1路A型剩余电流测量；30%、50%、70%TRIP棒状LED指示；十种额定动作电流可设定；十种报警延时可设定；互感器断线报警指示；两组继电器输出（一组常开，一组转换均可设定）*；具有就地，远程测试、手动、自动复位功能。 |
ASJ10L-LD1A | 1路A型剩余电流测量；电流越限报警背景灯指示，声报警；每路皆有10种动作电流可设定；10种报警延时可设定；2组继电器输出（一组常开，一组转换）；具有就地，远程测试、手动复位功能；RS485通讯；带10条事件记录。 | RS485 |
4路 | AC型 | ASJ10L-LD4C | 4路AC型剩余电流测量；电流越限报警背景灯指示，声光报警；每路皆有4种动作电流可设定；2种报警延时可设定；4组继电器输出（每组常开/常闭可编程设定）；具有就地，远程测试、手动复位功能；带40条事件记录。 | RS485 |
A型 | ASJ10L-LD4A | 4路A型剩余电流测量；电流越限报警背景灯指示，声光报警；每路皆有10种动作电流可设定；10种报警延时可设定；4组继电器输出（每组常开/常闭可编程设定）；具有就地，远程测试、手动复位功能；带40条事件记录。 |
1路 | AC型 | ASJ20-LD1C | 1路AC型剩余电流测量；电流越限报警指标；四种额定动作电流可设定；两种报警延时可设定；互感器断线报警指示；两组继电器输出（一组常开，一组转换）；具有就地，远程测试、手动复位功能。 | / |  |
A型 | ASJ20-LD1A | 1路A型剩余电流测量；30％、50％、70％TRIP棒状LED指示；十种额定动作电流可设定；十种报警延时可设定；互感器断线报警指示；两组继电器输出（一组常开，一组转换均可设定）*；具有就地，远程测试、手动、自动复位功能。 |
注：继电器可设定功能表示，客户可通过面板上的拨码开关自行设定继电器上电初始化状态，常开或常闭，具体设定方法请参照使用指南相关章节。
2.5 技术参数
