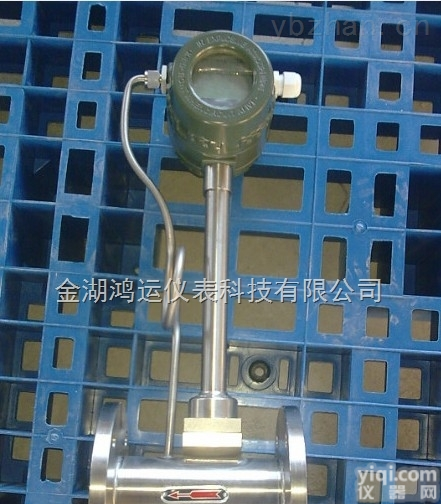

氮气流量表质量型号

一， 氮气流量表概述：

LUGB型氮气流量表质量型号是采用压电应力式传感器，性能可靠性高，可在-20℃～+250℃的流体温度范围内工作。对饱和甲烷测量量程比可达30比1，涡街流量计测量技术成熟的产品。具备了模拟标准信号、数字脉冲信号输出，可以与计算机等数字系统配套使用，是一种比较先进、理想的测量仪器。在柱体下游便形成了交错排列的两列旋涡即“涡街"。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。


二、氮气流量表质量型号产品参数


• 口径规格 法兰卡装式口径选择 25,32,50,80,100

• 法兰连接式口径选择 100,150,200

• 流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s

          正常测量流量范围 液体、气体流量测量范围见表2； 蒸气流量范围见表3

• 测量精度 1.0级 1.5级

• 被测介质温度:常温–25℃～100℃

• 高温–25℃～150℃ -25℃～250℃

• 输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V

• 脉冲占空比约50%,传输距离为100m

• 脉冲电流远传信号 4～20 mA,传输距离为1000m

• 仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃

• 材质 不锈钢, 铝合金

• 电源 DC24V或锂电池3.6V

• 防爆等级 本安型iaIIbT3-T6

• 防护等级 IP65

三，氮气流量表原理：

在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，如右图所示，旋涡列在旋涡发生体下游非对称地排列。

涡街流量计是根据卡门（Karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

涡街流量计是应用流体振荡原理来测量流量的，流体在管道中经过涡街流量变送器时，在三角柱的旋涡发生体后上下交替产生正比于流速的两列旋涡，旋涡的释放频率与流过旋涡发生体的流体平均速度及旋涡发生体特征宽度有关，可用下式表示：

f=Stv/d

式中:f为旋涡的释放频率，Hz；v为流过旋涡发生体的流体平均速度，m/s；d为旋涡发生体特征宽度，m；St为斯特罗哈数，无量纲，它的数值范围为0.14－0.27。

St是雷诺数的函数，St=f（l/Re）。

当雷诺数Re在102~105范围内，St值约为0.2，因此，在测量中，要尽量满足流体的雷诺数在102~105，旋涡频率f=0.2v/d。

由此可知，通过测量旋涡频率就可以计算出流过旋涡发生体的流体平均速度v，再由式q=vA可以求出流量q，其中A为流体流过旋涡发生体的截面积。

氮气流量表产品型谱：

氮气流量表优势：

▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。

▲安全防爆，适用于恶劣环境。

▲脉冲占空比约50%,传输距离为100m
▲脉冲电流远传信号4～20 mA,传输距离为1000m
▲仪表使用环境温度:-25℃～+55℃湿度:5～90% RH50℃
▲电源DC24V或锂电池3.6V

六，氮气流量表外部环境要求：

流量计安装在室内，必须要安装在室外时，一定要采用防晒、防雨、.防雷措施，以免影响使用寿命。

安装场所：

流量计应安装在便于维修，无强电磁干扰与热辐射的场所。

安装焊接的要求：

1. 1，安装流量计前应清理管道内杂物：碎片、焊渣、石块、粉尘等推荐在上游安装5微米筛孔的过滤器用于阻挡液滴和沙粒。用等径的管道(或旁通管)代替流量计进行吹扫管道。以确保在使用过程中流量计不受损坏。,

2. 2，用户另配一对标准法兰焊在前后管道上。不允许带流量计焊接!

3. 3，安装流量计时，法兰间的密封垫片不能凹入管道内，以防止干扰正常的流量测量。

流量计接地的要求：

蒸汽涡街流量计流量计应可靠接地，不能与强电系统地线共用
