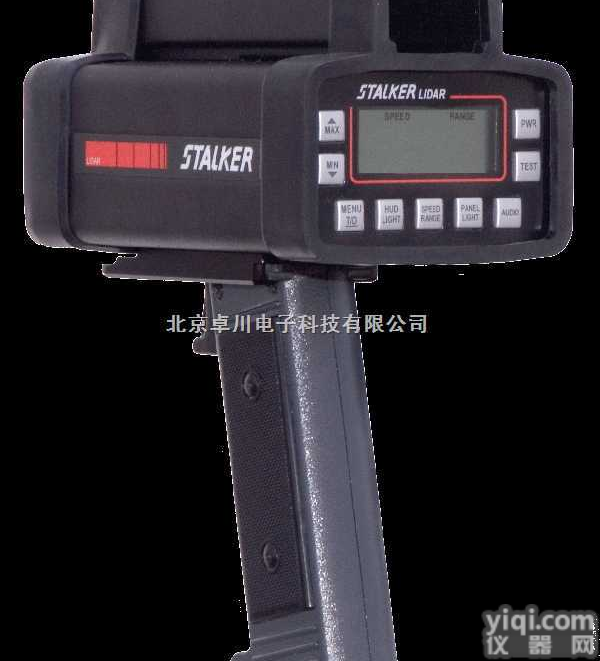

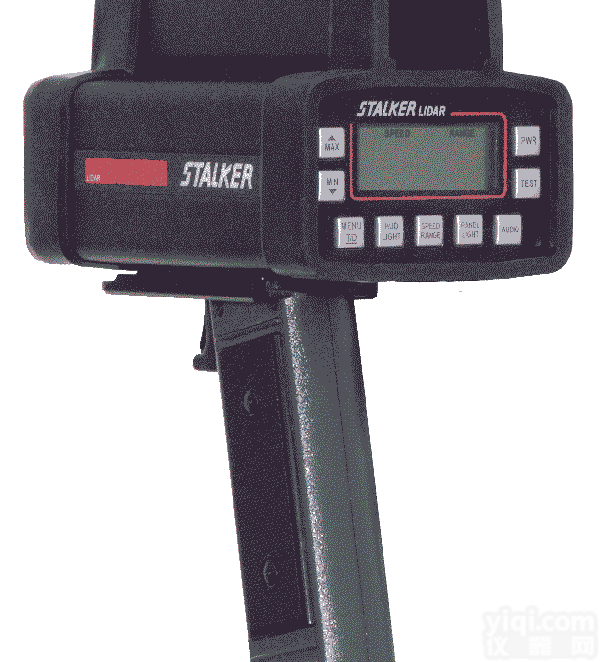

LIDAR 激光测速仪

物理指标

尺寸：长21.8宽15.3高10.7

壳体：金属压模，橡胶条包边

环境温度：工作温度-30℃～+60℃

储存温度-40℃～+85℃

防护：防尘、防水、防碰撞、防电磁辐射



收发器：

波长：905±10nm

波谱：5±3nm FWHM

激光: 阵列脉冲激光二极管InGaAs

人眼安全：FDA/CDRH

脉冲宽度：小于30纳秒

脉冲重复率：130Hz

波束收敛：小于3±0.5mrad FWHM

面板 显示：8字符LCD，带背景光

开机自检：电路测试，记时测试，显示所有 字段，错误告警

速度显示锁定：手动控制（释放后自动

锁定速度和距离）

控制：聚碳酸酯面膜覆盖控制面板



按键定义

TRIGGER： 设置菜单：

(Lidar 1、按住连续发射

模式) 2、扣动发射/停止

TRIGGER： 目标在测速范围内按住发

(时间/距离 射，释放后停止发射

模式)

PWR: 电源开关

TEST： 完全自检

HUD： HUD亮度调节

SPEED/RANGEE：选择跟踪模式、单次模式、恶劣天气模式。切换仅速度模式、仅距离模式和速度距离同时模式。退出Z大、Z小和时间/距离模式

PANEL LIGHT: 开关LCD背景光

AUDIO： 分4档调节蜂鸣器音量

TIME/DIST: 选择时间/距离模式

MAX： 在时间/距离模式中设置Z大值

MIN： 在时间/距离模式中设置Z小值

显示提示信息

Enn： 表示出现错误的错误号

PASS： 表示自检通过，拌有愉快的蜂鸣声音
