2905416 菲尼克斯防雷器FLT-SEC-P-T1-2C-350/25-FM

产品信息
品牌 PhoenixContact/菲尼克斯 供货周期 一个月以上
应用领域 环保/水工业,石油/化工,电子/电气/通讯/半导体,铁路/船舶/交通,航空航天

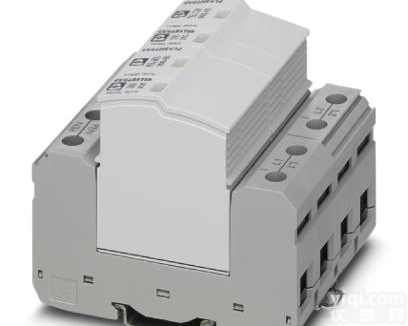

菲尼克斯防雷器FLT-SEC-P-T1-2C-350/25-FM 菲尼克斯防雷器FLT-SEC-P-T1-2C-350/25-FM

产品技术参数



菲尼克斯I/II类组合式电涌保护器 - FLT-SEC-P-T1-2C-350/25-FM - 2905416-南京宇斯鑫电气有限公司



优势
  • 放电间隙无线缆后续电流
  • 无漏流，适用范围广
  • 350 V AC的高持续电压，用于带高电压波动的230/400 V AC网络
  • 插拔式
  • 低电压保护水平：1.5 kV
  • 可视状态指示窗口
  • 带浮地遥信触点
  • 可通过Checkmaster 2检测插头
关键商业数据
Orderkey2905416
包装单位1 STK
Sales keyCL1171 -
目录页页 32 (C_4_2017)
GTIN4046356950077
单件重量（不含包装）757.600 g
尺寸
高度95.2 mm
宽度71.2 mm
深度74.5 mm
针距单位4 分区
返回顶部环境条件
保护等级IP20 (仅在使用了所有连接位的情况下)
环境温度（运行）-40 °C ... 80 °C
环境温度（存放/运输）-40 °C ... 80 °C
海拔≤ 2000 m (平均海拔（标准海拔零点以上）)
允许湿度（运行）5 % ... 95 %
冲击力（运行）30g (半正弦 / 11 ms/ 3x ±X，±Y， ±Z)
振动（操作）5g (5 - 500 Hz/2.5 h/X, Y, Z)
返回顶部常规
IEC 类别I / II
 T1 / T2
 T1
 I
EN类型T1 / T2
 T1
IEC 电源系统TN-C
保护通道L-PEN
安装类型DIN导轨： 35 mm
颜色浅灰色 RAL 7035
 交通灰A RAL 7042
外壳材料PA 6.6-FR 20% GF
 PBT-FR
污染等级2
阻燃等级，符合UL 94V-0
类型DIN导轨模块，分体式，可分离
位数2
电涌保护故障报警可视状态指示窗口和远程遥信报警触点
返回顶部保护电路
额定电压UN240/415 V AC (TN-C)
额定频率fN50 Hz (60 Hz)
持续工作电压UC350 V AC
额定负载电流IL125 A (< 55 °C)
标称放电电流In (8/20) µs25 kA
放电电流 Imax (8/20) µs50 kA
冲击放电电流（10/350）µs，充电12.5 As
冲击电流 (10/350) µs，特征能量160 kJ/Ω
冲击电流 (10/350) µs (L-N)，电流峰值Iimp25 kA
总放电电流Itotal (10/350) µs50 kA
额定断开续流值 Ifi50 kA
额定短路电流ISCCR50 kA
电压保护水平Up≤ 1.5 kV
残压Ures≤ 1.5 kV (In时)
6 kV (1.2/50)µs的脉冲工作电压≤ 1.5 kV
UT下的TOV动作415 V AC (5 秒 / 耐受模式)
 457 V AC (120 分钟 / 耐受模式)
响应时间tA≤ 100 ns
备用保险丝，带有V型连接线125 A (gG)
备用保险丝，带有支线接线315 A (gG)
返回顶部附加技术数据
断开续流能力Ifi100 kA (264 V AC)
额定短路电流ISCCR100 kA (264 V AC)
返回顶部指示器/远程信号发送
切换功能PDT触点
工作电压12 V AC ... 250 V AC
 125 V DC (200 mA DC)
工作电流10 mA AC ... 1 A AC
 1 A DC (30 V DC)
连接方式采用COMBICON直插式/螺钉连接
螺纹M2
紧固力矩0.25 Nm
剥线长度7 mm
柔性导线横截面0.14 mm² ... 1.5 mm²
硬导线横截面0.14 mm² ... 1.5 mm²
可连接导向横截面 AWG28 ... 16
返回顶部接线参数
连接方式螺钉连接端子
螺纹M5
紧固力矩4.5 Nm
剥线长度18 mm
柔性导线横截面2.5 mm² ... 35 mm²
硬导线横截面2.5 mm² ... 35 mm²
可连接导向横截面 AWG13 ... 2
连接方式叉形电缆端头
柔性导线横截面1.5 mm² ... 16 mm²
返回顶部UL规格
SPD型号2CA
持续工作电压MCOV（L-L）700 V AC
持续工作电压MCOV（L-G）350 V AC
标称工作电压240 V AC
 240/415 V AC
 120/240 V AC
额定负载电流IL50 A
保护通道L-L
 L-G
电源分配系统3D
 3Y
 1S
额定频率50/60 Hz
电压保护水平VPR（L-L）2000 V
电压保护水平VPR (L-G)1500 V
额定放电电流 In20 kA
短路电流等级 (SCCR)50 kA
返回顶部UL指示器/远程信号发送
工作电压125 V AC
工作电流1 A AC
紧固力矩4 lbf-in.
可连接导向横截面 AWG30 ... 14
返回顶部UL连接数据
可连接导向横截面 AWG3 ... 2
紧固力矩40 lbf-in.
返回顶部标准和规范
标准/规范IEC 61643-11 2011
 EN 61643-11 2012
返回顶部Environmental Product Compliance
REACh SVHCLead 7439-92-1
返回顶部分类eCl@ss
eCl@ss 5.127130800
eCl@ss 6.027130800
eCl@ss 7.027130802
eCl@ss 8.027130802
eCl@ss 9.027130802
返回顶部ETIM
ETIM 4.0EC000381
ETIM 5.0EC000381
ETIM 6.0EC000381
返回顶部UNSPSC
UNSPSC 13.2
