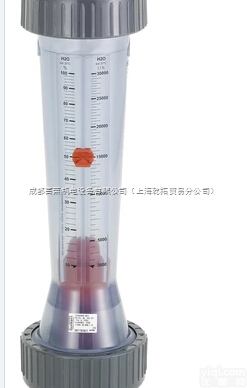

类型 TAU003 德国宝德BURKERT 浮子式流量测量仪

德国宝德BURKERT 浮子式流量测量仪

如某种介质以足够的流动速度自下而上流动经过垂直安装的测量管，那么浮子就会被顶起，直至介质的浮力与浮子的重量之间达到一个平衡状态。因为平均的流动速度与单位时间的流通量成正比，所以测得的平衡状态与瞬间的流量体积相符。带有磁芯浮子的流量测量仪，可装配相应的极限值触点。

• 适合透明液体和气体的流量测量装置
• DN10 至 DN65 mm
• 德国宝德BURKERT 浮子式流量测量仪
• 如果有足够流量的介质从
  从下到上通过垂直插入
  测量管，然后是浮动元件
  提升到目前为止，直到提升之间达到平衡
  介质本身的强度和
  浮动元素被调整。由于平均流量与每个时间单位的流量成正比，因此确定的平衡
  对应流量。
  带电磁浮动元件的流量计
  可配限值触点。
  技术数据
  孔板DN10至65
  材料
  测量管
  浮标
  插入
  连接
  密封件（O形圈）
  聚酰胺（PA）、聚砜（PSU）、PVC-U
  不锈钢，聚偏氟乙烯涂层（带或不带螺线管）
  聚偏氟乙烯
  标准PVC-U真接头
  根据要求：
  PVC-U内螺纹
  聚丙烯焊接套管
  PP焊接端
  PP内螺纹
  聚偏氟乙烯焊接套管
  PVDF焊接端
  可锻铸铁内螺纹
  不锈钢V4A内螺纹
  O形圈EPDM（根据要求提供FPM）
  中等中性和腐蚀性液体
  介质温度测量管
  材料
  PVC-U
  PA
  PSU
  配件材料
  PVC-U
  40℃
  60℃
  60℃
  聚偏氟乙烯
  40℃
  60℃
  100摄氏度
  铸铁
  40℃
  60℃
  100摄氏度
  不锈钢
  40℃
  60℃
  100摄氏度
  环境温度+55°C
  额定压力10 bar1）
  测量范围1.5至60000 l/h
  精度高达200 mm
  精度为335mm
  符合VDE/VDI 3513:1:2014的4级
  UND 3513-2:2008标准
  流量，20%50%70%
  总误差与测量值之比（以%计）8 5 4.25 4
  %1.6 2.5 3.4 4中的总误差与值
  流量，单位：50%
  总误差与以%5为单位的测量值
  总错误与%5中的值
  指示刻度值（l/h）和相对百分比
  2个可调限位指示器
  选择接触限位开关
  测量值传感器
  安装垂直介质电流从下到上
  1）压力值[巴]：测量为大气压力的超压
  其他版本，气体非标准刻度，具有特殊粘度的介质，根据要求提供特殊测量单位。
