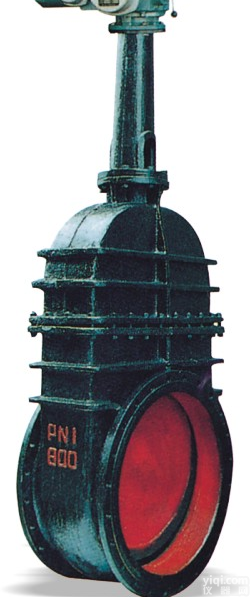

Z942W电动煤气闸阀 Z942W电动煤气闸阀
- 品牌：百佳自控
- 型号：Z942W电动煤气闸阀
- 产地：温州市瓯北镇
- 供应商：浙江百佳自控阀门有限公司
- 供应商报价：面议
- 标签：Z942W电动煤气闸阀,100,浙江百佳自控阀门有限公司
产品库
| 品牌 | 自营品牌 | 种类 | 其他 |
|---|---|---|---|
| 公称通径 | 齐全mm | 压力环境 | 常压 |
| 工作温度 | 常温 | 流动方向 | 双向 |
| 零部件及配件 | 配件 | 类型(通道位置) | 二通式 |
| 3C阀门类别 | 工业 | 应用领域 | 环保/水工业,石油/化工,地矿,能源,铁路/船舶/交通 |
一、简介：
Z942W电动煤气闸阀安装于各处污煤气、洁净煤气管路中作闭路设备，本产品主要用于冶金、制焦、煤气、化工等企业煤气管线的启闭控制。明杆闸阀的阀杆带动闸板一起升降，阀杆上的传动螺纹在阀体外部，因此，可根据阀杆的运动方向和位置直观地判断闸板启闭和位置，而且传动螺纹便于润滑和不受流体腐蚀，但它要求有较大的安装空间。Z942W电动煤气闸阀对密封面楔角的加工精度要求较低，容易密封，温度变化不易造成卡住房和擦伤，密封面磨损后维修方便，但结构较复杂、零件较多，阀门的体形及重量较大。煤气闸阀阀体底部设有排渣孔，便于排除污垢。阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，因而流动阻力较小。介质可从闸阀两侧任意方向流过，均能达到接通或截断的目的。
二、选型：
1、阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2、执行器参数：电源电压、控制方式(开关型，调节型)、控制信号(4-20mA,1-5V)、作用方式(电-开式，电-关式)
三、执行标准：
设计制造
JB/T 8691-98
结构长度
GB/T 15188.2-94
法兰连接尺寸
GB/T 9113-2000
阀门检查和试验
四、主要外形及连接尺寸：
公称通径（DN） | 结构长度 | H | 螺栓 | ||||||||
10Kg | 16Kg | 参考重量kg | |||||||||
螺孔ZX圆直径D | 螺栓孔径 | 数量 | 螺纹规格 | 螺孔ZX圆直径D | 螺栓孔径 | 数量 | 螺纹规 | ||||
40 | 165 | 170 | 110 | 19 | 4 | M16 | 110 | 19 | 4 | M16 | 7 |
50 | 178 | 185 | 125 | 19 | 4 | M16 | 125 | 19 | 4 | M16 | 9 |
65 | 190 | 205 | 145 | 19 | 4 | M16 | 145 | 19 | 4 | M16 | 11 |
80 | 203 | 310 | 160 | 19 | 8 | M16 | 160 | 19 | 8 | M16 | 16 |
100 | 229 | 340 | 180 | 19 | 8 | M16 | 180 | 19 | 8 | M16 | 27 |
150 | 267 | 430 | 240 | 23 | 8 | M20 | 240 | 23 | 8 | M20 | 50 |
200 | 292 | 520 | 295 | 23 | 8 | M20 | 295 | 23 | 12 | M20 | 80 |
250 | 330 | 545 | 350 | 23 | 12 | M20 | 355 | 28 | 12 | M24 | 120 |
300 | 356 | 660 | 400 | 23 | 12 | M20 | 410 | 28 | 12 | M24 | 160 |
400 | 406 | 915 | 515 | 28 | 16 | M24 | 525 | 31 | 16 | M27 | 350 |
500 | 457 | 1110 | 620 | 28 | 20 | M24 | 650 | 34 | 20 | M30 | 58 |
