三级承修类设备清单-SF6气体抽真空充气装置

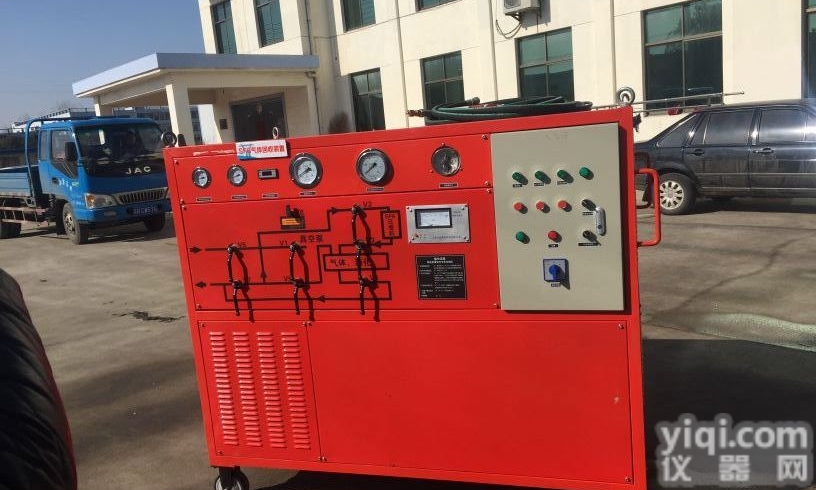

三级承修类设备清单-SF6气体抽真空充气装置技术参数：

1、回收

回收初压力≤0.8MPa

回收终压力≤50KPa

回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力50KPa，回收时间小于2.5小时。

2、充气

对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。

3、抽真空

装置极限真空度小于等于10 Pa

对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。

4、贮存

贮存容器容积0.015m3

名义液态贮存量50kg

高贮存压力3.8 MPa

5、净化

对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）

6、年泄漏率≤1%名义储存量

7、噪声≤75dB(A)声压级

8、工作环境温度  -10°—40℃

9、功率≤5KW

10、电源：交流三相五线制  50HZ 380V±10%

11、重量约400 kg

12、外形尺寸（长×宽×高）：1360×800×1300

三级承修类设备清单-SF6气体抽真空充气装置工作原理和结构特征：

具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。

回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。
