PLMD-3 普景 承试类五级厂家 断路器特性测试
- 型号：PLMD-3
- 供应商：上海普景电气有限公司
- 供应商报价：10000.00
- 标签：普景 承试类五级厂家 断路器特性测试,-1,上海普景电气有限公司
产品库
| 品Pai | 自营品Pai | 产地类别 | 国产 |
|---|---|---|---|
| 应用领域 | 电子/电气/通讯/半导体 |

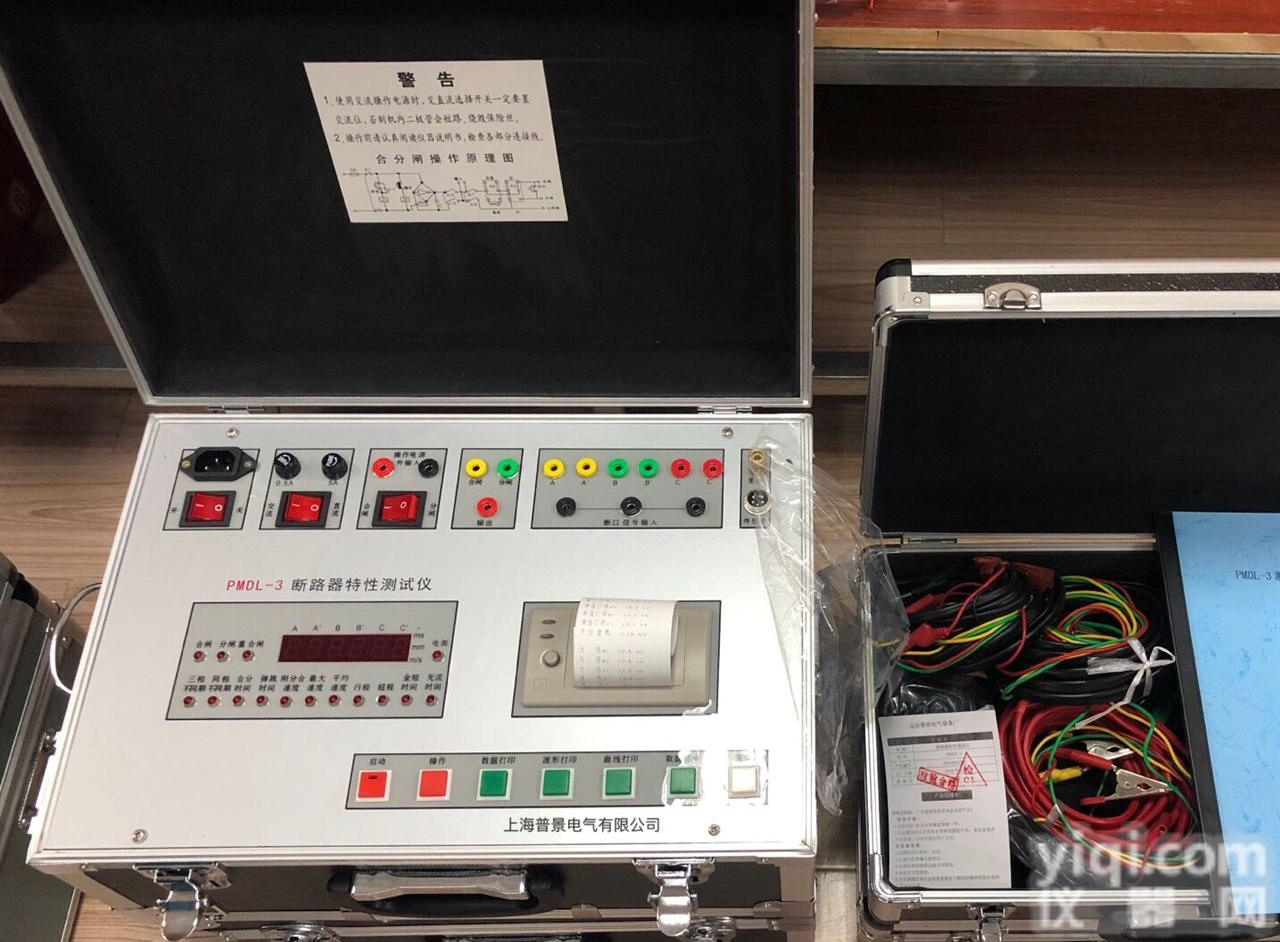

普景 承试类五级厂家 断路器特性测试仪
产品特性
1、12个断口的固有分、合闸时间
2、重合闸时间
3、分、合闸不同期性
4、刚分、刚合速度
5、弹跳时间及幅度
6、开关开距及开关超行程(真空开关预置开关行程)
7、分、合闸平均速度
8、显示、打印速度—距离曲线
产品参数
1、时间测量
同时可测量断口数：≤12个
测定过程整定时间：0～6秒
分辨率：0.1ms
2、开关开距、开关超行程、弹跳幅度测量
量程：＜1000mm
分辨率：1mm
3、测量误差
时间测量误差：±1%
行程测量误差：±1%
4、速度测量范围：0～20m/s
5、内置电源
输出电压：20V～230V；误差：1%
6、工作条件
工作电压：AC220V±10%
频率：50Hz
功耗：≤60w
使用环境温度：0～40℃
使用环境湿度：≤90%
体积：400×350×200mm3
重量：7kg
主要测试项目及功能
1、12个断口的固有分、合闸时间；
2、重合闸时间；
3、分、合闸不同期性；
4、刚分、刚合速度；
5、弹跳时间及幅度；
6、开关开距及开关超行程（真空开关预置开关行程）；
7、分、合闸平均速度；
8、显示、打印速度—距离曲线。
术语定义
刚分、刚合速度：动静触头刚分后、刚合前10ms触头运动的平均速度（为油开关定义）。
平均速度：开距除以时间等于平均速度。
开关开距：动触头从分闸位置到刚合位置之间（测合闸速度时得到此数据）。
开关超行程：动触头从动作开始到刚分闸位置之间的距离（测分闸速度时得到此数据）。
总行程：开关开距+开关超行程。
