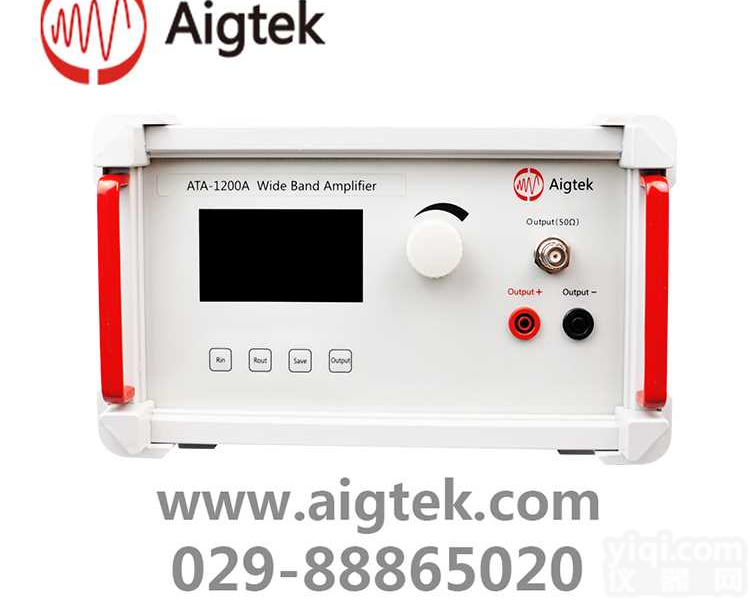

ATA-1200A/122D 西安安泰电子ATA-1000系列宽带功率放大器

ATA-1000系列宽带放大器是一款理想的可放大交、直流信号的宽带放大器。带宽高达DC~24MHz，并且具有50Ω、1MΩ两档输入电阻可选，匹配高、低内阻的信号源，实现信号的放大。输出电阻1Ω （香蕉插座输出）、50Ω（BNC接口输出）可调，客户可根据测试需求灵活选择。宽带功率放大器是西安安泰电子公司的自研产品。

西安安泰电子ATA-1000系列宽带功率放大器产品特点:

高带宽

输入、输出电阻可调

电压增益数控0.5dB步进调节

输出接口香蕉插座、BNC可选

带宽（-3dB）高达DC~24MHz

输出电压70Vp-p（±35V）

输出电流（峰值） 1A

西安安泰电子ATA-1000系列宽带功率放大器产品参数：

型号 ATA-1200A ATA-122D

带宽（-3dB） DC~24MHz DC~20MHz

输出形式 单端输出 差分输出

输出电压 35Vp-p（±17.5V） 70Vp-p（±35V）

输出电流（峰值） 500mA（DC~50Hz） 500mA（DC~50Hz）

                    1A（50Hz~24MHz） 1A（50Hz~20MHz）

输出功率 17.5W 35W

电压增益 20dB可调（0.5dBstep） 26dB可调（0.5dBstep）

输入波形幅度 0~10Vp-p MAX 0~10Vp-p MAX

输入电阻 50Ω / 1MΩ 50Ω / 1MΩ

输出电阻 1Ω / 50Ω (可定制） 1Ω / 50Ω (可定制）

压摆率 2000V/μs 2000V/μs

负载RL上限 ≥17.5Ω（50Hz以上） ≥35Ω（50Hz以上）

西安安泰电子ATA-1000系列宽带功率放大器应用领域：

用于院校类电子实验测试

用于MEMS测试

用于超声波测试

用于电磁场测试

用于压电陶瓷驱动
