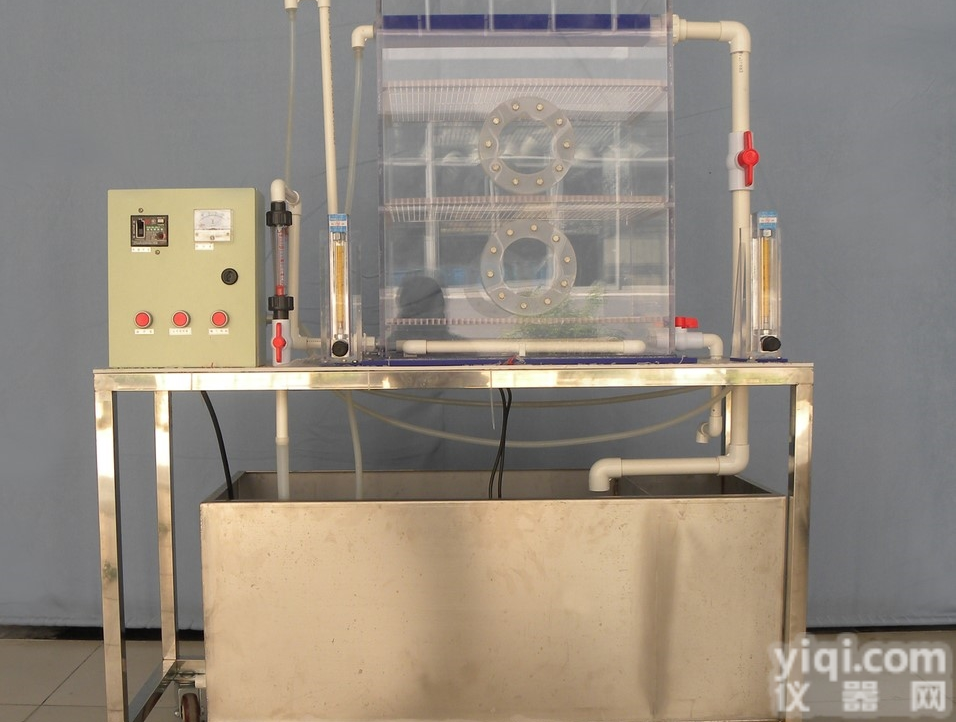

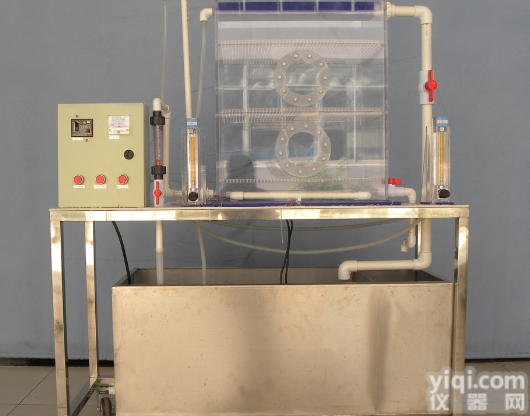

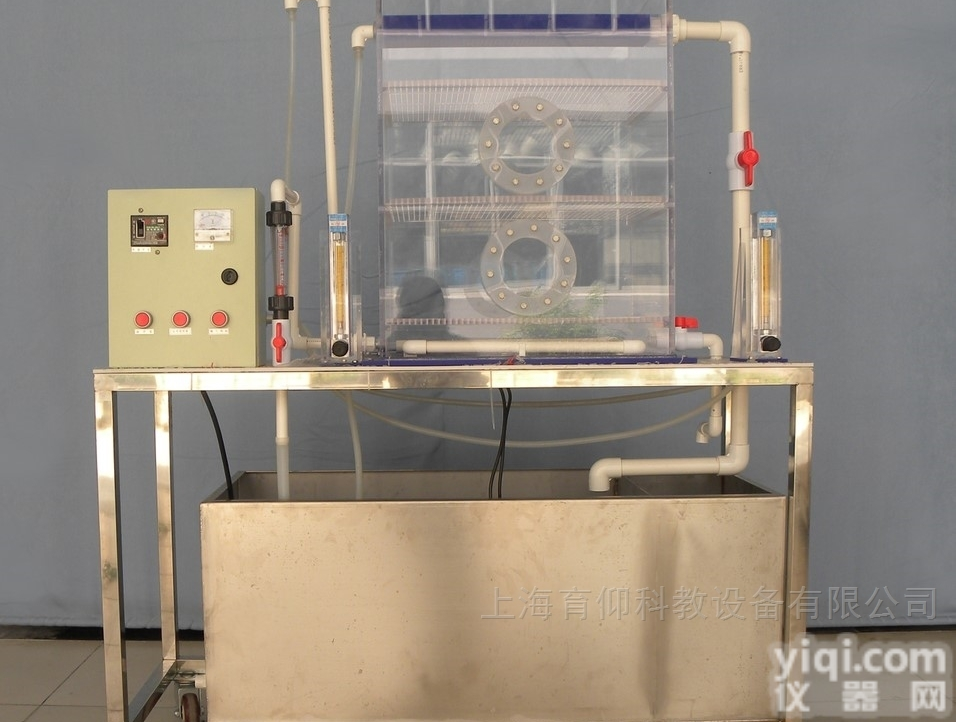

DYJ176 多层滤料生物滤池，小试实验装置

多层滤料生物滤池，小试实验装置

一.实验目的
1.通过对有机玻璃装置直接地观察，加深对组成双层快滤池各个部分的了解；
2.掌握双层快滤池过滤和反冲洗运转操作的方法；
3.熟悉各部件的作用，掌握其主要的设计参数；
4.与普通快滤池作比较，观察处理效果。

多层滤料生物滤池，小试实验装置
二.技术指标
1.处理水量：0.3～5m3/h；滤速：8～l0m/h；反冲洗强度：12～15L/s；反冲洗时间：6～7min；
2.工作电源：AC220V±10%、50Hz，单项三线制、功率500W，安全保护：具有接地保护、漏电保护、过流保护；
3.电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
4.装置外形尺寸：1500×500×1400mm。
三.主要配置及参数
1.多层快滤池：透明有机玻璃材质、厚度10mm，滤池分为3格，总长为1050mm×300mm×600mm，含大阻力配水系统、承托层、滤料、排水槽、进出水管道和阀门，反冲洗进出水管道和阀门等；
2.原水箱和清水箱1只：白色PP板，厚度10mm，底板上安装有放空阀，方便将水排净；
3.搅拌电机1台（功率25W、转速90rpm）、不锈钢搅拌桨1套；
4.自吸式离心泵1台、转子流量计2只、反冲洗风机1台、气体流量计1只；
5.流量测量与调节：转子流量计，污水流量2个（量程60-600L/H），气体流量1个（量程400~4000L/h）；
6.进水管：DN15mm：反冲洗管：DN25mm；
7.陶粒1批、石英砂1批、多面空心球1批、活性炭1批；
8.台面（白色10mm厚PP板）、拉丝银双色板标Pai（设备各主要组成单元名称，便于学生了解设备）；
9.电源控制系统：双面亚光密纹喷塑电控箱1只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作；
10.公元ERA配套连接管道和阀门、弯头；
11.不锈钢框架实验台（30*30mm不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
