LV426101 法国施耐德schneider塑壳断路器厂家直销
- 型号：LV426101
- 供应商：上海伊里德自动化有限公司
- 供应商报价：面议
- 标签：法国施耐德schneider塑壳断路器厂家直销,-1,上海伊里德自动化有限公司
产品库
| 品Pai | 其他品Pai | 应用领域 | YL/卫生,环保/水工业,生物产业,地矿,铁路/船舶/交通 |
|---|
生活就像一杯白开水，滴一滴墨汁，黑色会迅速扩散，遮盖整个世界，黑暗笼罩，滴一滴红色，热情、奔放会被渲染，自己的心情也灿烂。
施耐德电气 有限公司(Schneider Electric SA )是世界500强企业之一， 1836年由施耐德兄弟建立。它的总部位于法国吕埃。
施耐德电气积极的并购战略已经将 100 多个品Pai纳入了它的版图。虽然其中的某些品Pai已经消失，但是它们的产品、服务和解决方案却是构成施耐德电气能源管理解决方案的基础。探索隐藏在这些老品Pai背后的故事，以及他们是如何助您善用其效尽享其能的。
自1987年在天津成立家合资厂，施耐德电气在ZG已经走过25年的历程。25年的时间让施耐德电气深深扎根ZG，并且与ZG的经济发展的脉搏共同跳动。不仅见证了ZG经济起跑，加速和起飞的各个历史阶段，更是以推动ZG经济发展为己任，成为一个名副其实的贡献者。

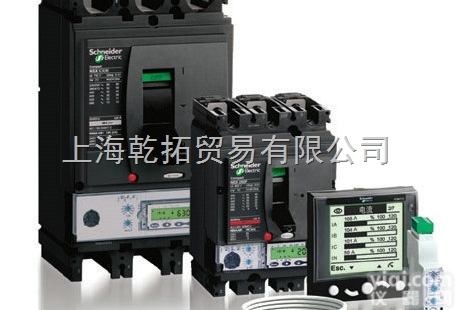

法国施耐德schneider塑壳断路器厂家直销
塑壳断路器还有另一个术语名称叫做装置式断路器，原因在于它的组成零部件都是密封到一个塑料的壳体当中，其中包含了触点、欠压脱扣器、分励脱扣器等模块因此也就能够实现了单位模块化，可根据实际的需要进行任何组合搭配。
| 产品系列 | Compact | |
|---|---|---|
| 产品名称 | Compact NSXm | |
| 产品短名 | NSXm 25E | |
| 产品类型 | 断路器 | |
| 产品应用 | 配电保护 |
| 额定电流 [In] | 25 A | |
|---|---|---|
| 电极描述 | 3P 3d | |
| 控制类型 | 手柄 | |
| 安装模式 | 螺钉固定 适用 底板安装 | |
| 网络类型 | AC | |
| 网络频率 | 50/60 Hz | |
| breaking capacity code | E 16 kA 415 V AC | |
| [Icu]额定极限分断能力 | 25 kA 在…上 220...240 V AC 50/60 Hz 根据 IEC 60947-2 | |
| 额定工作电压 [Ue] | 690 V AC 50/60 Hz 根据 IEC 60947-2 | |
| 使用分断能力 [Ics] | 25 kA 在…上 220...240 V AC 50/60 Hz 根据 IEC 60947-2 | |
| 额定冲击耐受电压 [Uimp] | 8 kV 根据 IEC 60947-2 | |
| 额定绝缘电压 [Ui] | 800 V 根据 IEC 60947-2 | |
| 脱扣器类型 | 热磁式 | |
| 脱扣器名称 | TM-D | |
| 脱扣器保护功能 | LI | |
| 脱扣器额定值 | 25 A 在…上 40 °C | |
| 保护类型 | 过载保护 (热保护) | |
| 长延时电流整定值 [Ir] | 0.7...1 x In | |
| 短延时电流整定类型 | 固定式 | |
| 短延时时间整定类型 | 固定式 | |
| 磁保护电流 | 480 A | |
| 电磁脱扣电流 | 720 A | |
| 隔离功能 | 适用 根据 IEC 60947-2 | |
| 使用类别 | AC类 | |
| 9mm标准 | 9 模块 | |
| 极间距 | 35 mm 带有扩展器 | |
| 接线能力 | 1 EverLink™接线器 2.5...70 mm² (软线) 导体 :铜 | |
| 紧固扭矩 | 5 N.m 适用 2.5...10 mm² | |
| 本地信号指示 | 绿色 机械指示窗口 适用 辅助触点 | |
| 槽位数 | 1 槽 适用 辅助触点 OF | |
| 电源线剥线长度 | 20 mm |
| 质量标识 | CE 声明 | |
|---|---|---|
| 符合标准 | EN/IEC 60947 | |
| 产品认证 | CCC | |
| 颜色 | 灰色 (RAL 7016) | |
| IP 保护等级 | IP40 (前面盖) 根据 IEC 60529 | |
| IK 保护等级 | IK07 根据 IEC 62262 | |
| 污染等级 | 3 根据 IEC 60947-1 | |
| 运行温度 | -25...70 °C | |
| 贮存环境温度 | -40...85 °C | |
| 工作海拔 | 5000 m 有降容 | |
| 机械寿命 | 20000 次 根据 IEC 947-1 附录 K ed 5.2 适用 In | |
| 电气寿命 | 10000 次 根据 IEC 947-1 附录 F ed 5.2 适用 In 在…上 440 V | |
| 高度 | 137 mm | |
| 宽度 | 81 mm | |
| 深度 | 80 mm | |
| 产品重量 | 1.06 kg | |
| 每套数量 | 一套1个 |
使用环境
1、安装使用塑壳断路器时需要注意周围的环境空气温度，Z好是把握在上限为+40摄氏度至下限-5摄氏度之间；
2、同时在24小时平均温度值不要超过+35摄氏度为佳；
3、安装场所的海拔高度要在2000米以下；
4、周围的污染等级在3级以下；
5、湿度在周围空气温度为+40摄氏度时不超过百分之五十；在相对低的温度下可以有偏高的相对湿度；Z湿每月平均相对湿度为百分之九十，并且该月的月平均值温度+25摄氏度，还要考虑到因为温度上下幅度的变化在产品表面上发生的凝露现象。
工作原理
施耐德塑壳断路器工作原理可分为以下几种情况：
1、首先塑壳断路器时属于低压领域，所以它的主要触点通常是采用手动或电动的方式进行合闸，当主要触点闭合关闭之后，其脱扣器则会将触点锁定在合闸位置上。
2、在电路发生短路或者是非常严重的过载现象时，塑壳断路器中的脱扣器衔铁吸合，促使自由脱扣机构执行动作让主要触点进行电路的切断工作。
3、如果在电路过载情况出现时，热脱扣器中的发热元件会使得双金属片产生一定的弯曲现象，这时塑壳断路器推动只有脱扣机构执行动作同时会利用主要触点将其切断电路确保安全。
详细见解：法国施耐德schneider塑壳断路器厂家直销
