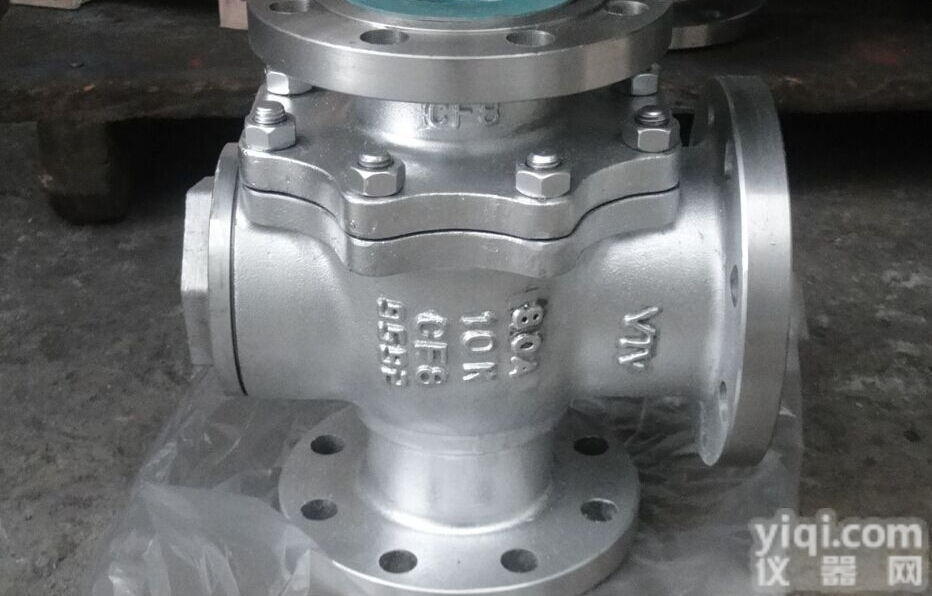

Q45F Q45F三通T型球阀

一、简介：
    Q45F三通T型球阀能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L三通球阀型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。球阀和闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体ZX线作旋转来达到开启、关闭的一种阀门。三通球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。三通球阀在管路中主要用来做切断、分配和改变介质的流动方向。三通球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于石油、化工、城市给排水等要求严格切断的工况。

二、工作原理：
A、开启过程
1、在关闭位置，球体受阀杆的机械施压作用，紧压在阀座上。
2、当逆时针转动手轮时，阀杆则反向运动，其底部角形平面使球体脱开阀座。
3、阀杆继续提升，并与阀杆螺旋槽内的导销相互作用，使球体开始无摩擦地旋转。
4、直至到全开位置，阀杆提升到极限位置，球体旋转到全开位置。
B、关闭过程
1、关闭时，顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。
2、继续旋转手轮，阀杆受到嵌于其上螺旋槽内的导销的作用，使阀杆和球体同时旋转90°。
3、快要关闭时，球体已在与阀座无接触的情况下旋转了90°。
4、手轮转动的几圈，阀杆底部的角形平面机械地楔向压迫球体，使其紧密地压在阀座上，达到完全密封。

三、安装：
1、取掉法兰端两边的保护盖，在阀完全打开的状态下进行冲洗清洁。
2、安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
3、准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
4、在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
5、本类阀应安装在管道的水平方向或垂直方向。
6、安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
7、与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。

四、技术参数：

五、性能规范：

六、零部件材料：

七、主要外形及连接尺寸：

订货须知：
1、订货前请认真了解本产品，清楚标明规格、型号、材质、压力、数量。
2、当使用的场合非常重要或环境比较复杂时，请您尽量提供设计图纸和详细参数，由我们的百佳自控专家为您审核把关。
3、订购该产品时，请详细填明订货单位，收货单位，付款单位的名称，通讯地址（包括所在省、市、地、区县、街、号）。
4、订购所有本公司产品均实行现款提货或款到发货。

验货（卸货）须知：
1、仔细对照订购时的产品【Q45F三通T型球阀】，及包装箱有没有破损等。
2、选用适合的方式和工具，防止产品变形或损坏；我公司十分注重服务问题，为了达到用户满意的产品标准我们必须同客户肩并肩地分享经验、信息、承诺、目标，以合作关系开发产品。无论您询问产品设计原理、价格、工艺、进度、运输路线等任何问题，都有专一的客户服务人员为您解答。
