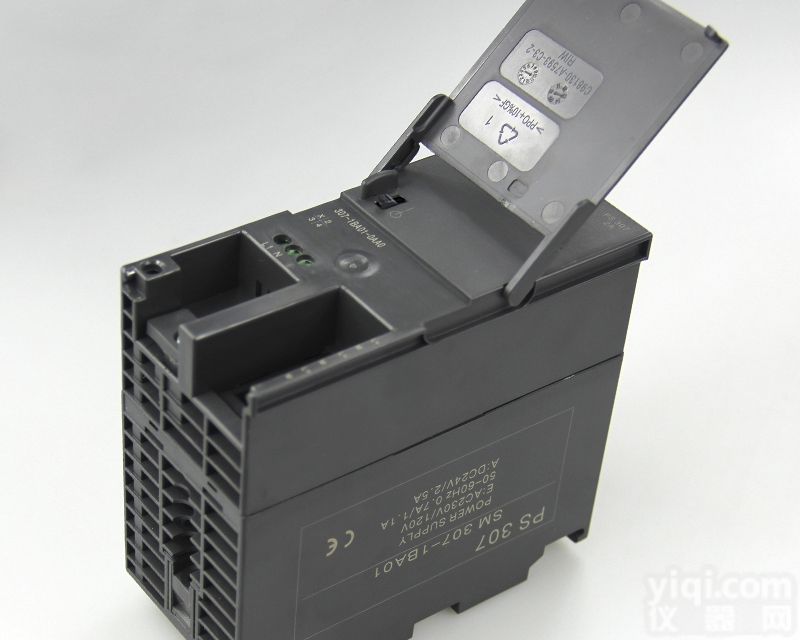

6ES7 307-1BA01-0AA0 西门子PLC模块6ES7 307-1BA01-0AA0

上海腾桦电气设备有限公司

CP243-1 作为服务器端和S7-300/S7-400建立S7连接

本文讲解一个实际的通信案例，S7-200组态为服务器端进行S7通讯，S7-300和S7-400将主动建立与S7-200的S7连接，S7-200将被动响应建立好的S7连接：
本例中, S7-200，S7-300 和 S7-400 各自用一个CPU 和一个通讯模板，其中CP243-1组态的第三、四个连接分别为服务器连接，与S7-300、S7-400进行S7通讯。具体操作步骤如下：

1. 项目硬件组态和定义通信数据区
2. 组态S7-200为服务器
3. 组态S7-300/400为客户端进行S7通讯
4. STEP7编写PUT/GET程序

西门子PLC模块6ES7 307-1BA01-0AA0

本例中使用的硬件配置如下:

网络组态概览图如下：

在本例中, S7-200, S7-300 和 S7-400的下列区域定义为发送和接收缓冲区：

2、组态S7-200为服务器

通过以太网向导将以太网模块CP243-1配置为服务器，使用STEP 7 Micro/WIN中的向导进行通信的配置即可。在命令菜单中选择工具--以太网向导。

步是对以太网通信的描述，点击下一步开始以太网配置。

在此处选择模块的位置，CPU后的个模块位置为0，往后依次类推；或者点击读取模块搜寻在线的CP243-1模块（且将该模块的命令字节载入模块命令字节向导屏幕）。点击下一步；

选择模块相匹配的MLFB版本，如下图所示：

西门子PLC模块6ES7 307-1BA01-0AA0

在此处填写IP地址和子网掩码。本例中将IP地址设置为：140.80.0.60，点击下一步；

下面的对话框将组态CP243-1进行S7连接的连接数量的设置。通过S7连接可以与通信伙伴进行读写数据操作，点击“下一步”按钮继续进行S7连接组态。本例中CP243-1的第三、四个连接分别为服务器连接。

组态一个到S7-300的服务器连接：
本例中第三个S7连接将(S7-200)组态为服务器连接，带CP343-1的S7-300站将作为客户端用于服务器连接。 S7-200和S7-300的S7连接通过TSAP来定义。
注意：分别组态S7-200和S7-300时，本地和远程的TSAP号是必须完全对应的。通常本地TSAP是默认的，所以在组态此步骤时，需要两边确认一下。

本地TSAP为12.00无法更改，远程TSAP设置为10.04（这是在STEP7网络组态得到的参数）。激活“接受所有连接请求”复选框，点击“下一步”按钮继续组态。

组态一个到S7-400的服务器连接：
组态步骤同上，注意远程TSAP的确定，需要与STEP7软件中网络组态里的属性设置保持一致。

选择CRC校验,使用缺省的时间间隔30秒，点击下一步按钮。


填写模块所占用的V存储区的起始地址。你也可以通过建议地址按钮来获得系统建议的V存储区的起始地址, 点击下一步按钮。

点击”完成”按钮完成以太网向导设置。


之后功能块ETHx_CTRL 和 ETHx_XFR将被创建，必须在STEP 7-MicroWIN的主循环块MAIN (OB1)中调用这些功能块。
功能块ETHx_CTRL 用于建立通讯。编写图中的通讯程序，保存组态并下载到S7-200 CPU上。

注意：功能块ETHx_XFR 仅在用于客户端进行数据传送时才被调用。

3、组态S7-300/400为客户端进行S7通讯

S7连接组态
本例中使用S7-300作为样例建立S7连接，对于S7-400的组态步骤是一样的。
在STEP7中打开S7-300项目文件，通过Options--Configure Network或者是相对应的图标打开NetPro对话框。

在NetPro中选中S7-300站的CPU并通过菜单命令，Insert--New Connection添加一个新连接。

选择连接伙伴为“unspecified”及连接类型为“S7 connection”。点击“Apply”按钮，之后S7连接的属性对话框将打开。

由于S7连接是由S7-300创建，因此在S7连接的属性对话框中须激活“Establish an active connection“复选框。输入通信伙伴CP243-1的IP地址，之后点击“Address Details”按钮。

在“Address Details”对话框中，本地的TSAP通常选用默认，输入通信伙伴的TSAP，本例中S7-200的TSAP为12.00。
注意：分别组态S7-200和S7-300时，本地和远程的TSAP号是必须完全对应的。通常本地TSAP是默认的，所以在组态此步骤时，需要两边确认一下。

在NetPro中选中S7-300站，保存及编译后下载到S7-300 中，此处注意需要下载网络组态。

对于S7-400的组态步骤一样，需要对应本地TSAP及伙伴S7-200的TSAP (例子中为13.00)。

接下来，在S7程序中调用功能块，进行编程。

4、STEP7编写PUT/GET程序

需要在S7-300程序中，调用功能块FB14 “GET” 和 FB15 “PUT”。可以在Standard Library--Communication Blocks--Blocks下找到这些功能块。
注意：
1. ID：为Netpro里组态S7连接属性窗口中的Block paramters-Local ID。
2.ADDR_1为伙伴PLC的数据区域，由于通信伙伴是S7-200的V区，V区与S7-300的DB1地址相对应。
3.RD_1为本地PLC的数据接收区；SD_1为本地PLC的数据发送区。

如果通信无法建立，请查看“PUT”和“GET”指令的错误代码，STATUS仅在一个周期内有效，需要在ERROR=1时捕捉错误状态。如下图所示：

对于FB14 “GET” 和 FB15 “PUT”的输入参数'ID"，也可通过鼠标右击功能块ID引脚，可以自动插入本地ID连接。如下图所示：


如果使用S7-400必须调用功能块SFB14 “GET” 和 SFB15 “PUT”。可以在Standard Library--System Function Blocks--Blocks 找到这些功能块.

S7-300中调用功能块FB14 “GET” 和FB15 “PUT”的例子程序
可以通过以下ID号找到S7-300中调用功能块FB14 “GET” 和 FB15 “PUT”的例子程序: 18610307。
S7-400中调用功能块SFB14 “GET”和SFB15 “PUT”的例子程序
可以通过以下ID号找到S7-400中调用功能块SFB14 “GET” 和 SFB15 “PUT”的例子程序:: 1819293。

S7 协议是 SIEMENS S7系列产品之间通讯使用的标准协议，其优点是通信双方无论是在同一 MPI 总线上、同一 PROFIBUS 总线上或同一工业以太网中，都可通过 S7 协议建立通信连接，使用相同的编程方式进行数据交换而与使用何种总线或网络无关。S7 通信按组态方式可分为单边通信和双边通信，单边通信通常应用于以下情况：

• 通信伙伴无法组态 S7 连接
• 通信伙伴不允许停机
• 不希望在通讯伙伴侧增加通信组态和程序

本文档简要介绍在STEP7 V5.5环境下，S7-300 集成PN口的CPU基于工业以太网的S7单边通信的组态步骤，用于实现与S7-300/400/1200/1500 CPU之间的S7 通信。

表 1主要硬件列表

表 2软件环境

2.1 通过如下的步骤配置编程电脑的IP地址:

选择电脑的“ 控制面板 > 网络和共享 > 本地连接>属性”打开 Internet Protocol Version 4(TCP/IPv4)，设置PC的 IP 地址,本例中为192.168.0.131。

图1.设置PC地址

2.2 在STEP7 中组态315-2PN/DP CPU，双击X2卡槽,再点击属性按钮以设置IP地址。(具体步骤请参见文档:CPU硬件组态入门)

图2.S7-300硬件组态

图3.PN-IO属性

2.3 设置好IP地址后（本例中为192.168.0.1），点击New按钮添加一条子网Ethernet（1），如果已经存在子网，也可选中该子网直接点OK按钮即可。

2.4 点击快捷菜单中的Configure Network按钮进入Netpro视图。

图5.点击Configure Network按钮

2.5 在Netpro视图的CPU上点右键选择Insert New Connection添加新连接。

图6.添加新连接

2.6 通讯伙伴选择非指定（Unspecified），通讯类型选择S7 connection。

图7.选择通信伙伴和通信类型

2.7 点击OK后在弹出的属性窗口中勾选单端组态（Establish an active connection），并填写通信伙伴的IP地址，注意Local ID编号，本例保持默认值1。点击详细按钮。

图8.S7连接属性

2.8 在地址详细信息对话框中填写通信伙伴CPU的机架号和槽号，如通信伙伴是S7-300/400 CPU则槽号为2，如通信伙伴是S7-1200/1500 CPU则槽号为1。点击OK。

图9.S7地址详细

2.9 选中CPU，先编译再下载

图10.编译下载

2.10 下载完成后，可点击“激活连接状态”按钮，查看连接状态，如下图所示，则表示组态的连接已经成功建立。

图11.连接已建立

2.11 如果出现如下图所示的情况，则说明连接没有建立，请检查网线的连接、IP地址等。

图12.连接未建立

3.1 组态连接建立成功后，需要调用通讯功能块PUT和GET进行数据交换。S7-300用于通讯连接的功能块位于标准库中，如下图所示：

图13.PUT GET指令位置

3.2调用PUT指令，本例中本地S7-300 CPU将DB10.DBB0开始的10个字节写入通信伙伴CPU 的DB11.DBB0开始的10个字节中。

图14.PUT指令

表 3 PUT管脚说明

3.3调用GET指令，本例中将通信伙伴CPU的DB20.DBB0开始的10个字节读入到本地S7-300 CPU的DB21.DBB0开始的10个字节中。

图15.GET指令

表 4 GET管脚说明

3.4 S7-300 CPU做S7通讯的客户端时，伙伴CPU无需组态编程，准备好相应的数据区即可，如本例中的DB10和DB20。如果伙伴方是S7-1200（固件版本V4.0以上）或是S7-1500 CPU，需要在CPU属性的连接机制中勾选"允许来自远程对象的PUT/GET通信访问"，如下图所示：
