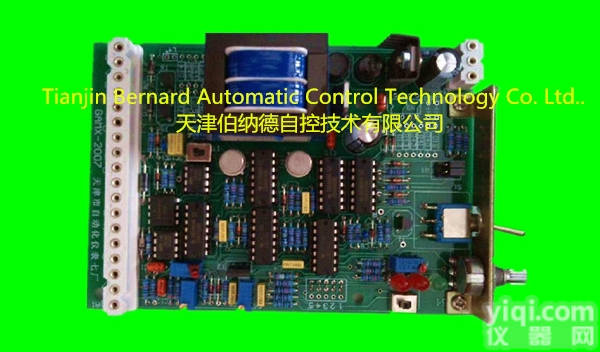

GAMX-2007 伯纳德电动执行器GAMX控制板

伯纳德电动执行器GAMX控制板技术说明

一、特点：

输入电流4-20mADC输入阻抗250欧姆

输出电流4-20mADC输出负载270欧姆

内置电子刹车，防机械惰走

输入断信号执行器保持原位（特殊要求开闸或关闸）

无触点功率输出AC220V

二、GAMX-2012电子定位器引出端子图

三、伯纳德电动执行器GAMX控制板技术说明调试方法

1、按电路图将定位器与执行器连接，并确认无误。

   接通220V电源，定位器电源指示灯亮，将拨码拨到OFF，转入手动操作，按关阀按键执行器向关向运行，关向指示灯亮（红），全关到位后，旋转零位电位器使阀位输出为4mA；按开阀按键执行器向开向运行，全开到位后，旋转满度电位器，直至全关对应阀位输出4mA，全开对应阀位输出20mA，手动调式结束，将拨码开关拨到自动，定位器转入自动状态，电位器跟踪输入信号，如有震荡可适当调整死区电位器。

      天津市伯纳德自控设备有限公司是生产伯纳德电动执行器的专业厂家，更新快、可靠性高、性能稳定、安装调试及维护方便等特点。变力矩执行器组合结构是伯纳德的独特设计构思。模块组件互换性高，具有多样化的信号样式。津上伯纳德的电动执行器广泛应用于各个行业，包括电力、钢铁、炼油、天然气、水处理、燃气热力、造船、汽车工业、铝加工、化工等行业。欢迎国内外各界朋友来厂参观洽谈合作建立技术经济合作关系。
