YG004型电子单纤维QL机

 一、 产品的用途

YG004型电子单纤维QL机用于测定棉、毛、丝和化纤等单根纤维干（或湿态）的断裂QL、断裂强度、断裂伸长、断裂伸长率、初始模量、断裂时间和CV值。

本机全计算机控制，设置操作方便，测试数据可无限制保存或由打印机打印试验报告。

本机原理和性能符合ISO5079和GB/T9997《化学纤维 单纤维断裂QL和断裂伸长的测定》、GB/T4711《羊毛 单纤维断裂QL和伸长试验方法》、GB/T14337《合成短纤维断裂QL及断裂伸长试验方法》等标准。

二、 产品的技术参数

1、 机理型式：等速伸长（CRE）

2、 力值范围：1～200cN   分辩率0.1cN   精度±1%

3、 伸长范围：0～99.99mm（夹持距离10mm）    分辨率0.01mm

4、 拉伸速度：1～400mm/min   精度±2%

5、 夹持距离：10～100mm

6、 夹持方式：气动（0.3～0.5MPa）

7、 每批测试次数：1～99次

8、 测试数据输出方式：保存或打印机打印

9、 电源：电压AC220V±10%   频率50Hz   功耗0.1KW

10、 压缩空气：0.5～0.8MPa

11、 使用环境：温度20±5℃    相对湿度＜80%

12、  主机外形尺寸（L×W×H）：350×340×430mm

三、产品的结构和原理

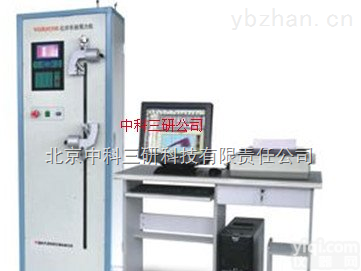

本机由主机和打印机两部分组成。拉伸测试原理为等速伸长（CRE）型。仪器外形见图一。

YG004型电子单纤维QL机的工作程序由计算机控制。上、下夹头气动夹紧单根纤维。拉伸电机经丝杆螺母带动下夹头下降或回升。当下夹头向下运动使单根纤维拉伸至断裂，力传感器测到力值信号经放大器放大，A/D转换器将将信号转换成数字量。脉冲信号控制下夹头的位移量。送入计算机处理后，直接显示出测定的断裂QL、断裂伸长等数据和统计数据。当测试次数完成后，通过打印机打印试验报告。
