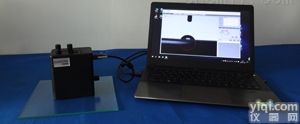

手持便携式接触角测量仪

手持便携式接触角测量仪测试原理

当液滴自由地处于不受力场影响的空间时，由于界面张力的存在而呈圆球状。但是，当液滴与固体平面接触时，其Z终形状取决于液滴内部的内聚力和液滴与固体间的粘附力的相对大小。当一液滴放置在固体平面上时，液滴能自动地在固体表面铺展开来，或以与固体表面成一定接触角的液滴存在。

手持便携式接触角测量仪特点

1. 采用计算机控制，光学系统和CCD相机相结合的技术，使液滴的影像清晰地显示在计算机屏幕上，可在瞬间将图像存储供测量使用，避免因液体蒸发造成测量失败；

2. 具有瞬间冻结、自动连续摄影、高速摄影3种截图方式，即便是挥发性液体也可以确保测量精确；

3. 外切线是人为主观因素影响Z大的问题，XG-CAM系列接触角测量仪把几何运算运用于软件之中，接触角不再人为判断，测值准确无误；

4. 手持便携式，携带方便，可直接将其放置于样品上测量，无样品尺寸限制，因此无需切割产品，无需单独样品台，操作方便实用。特别适用于活动场所或大面积样品如TFT-LCD检测之应用。

规格参数

1. 接触角测试方法：量角法、切线法、量高法(3点法测平面、4点法测凹凸面)、5点曲线拟合法(可测前进角和后退角)、自动测量法

2. 接触角测试范围：0～180°

3. 接触角测试误差：±0.1°(θ/2 法)

4. 接触角测试分辨率：0.01°

5. 图像储存：bmp图片格式，avi影像格式

6. 摄像机：USB2.0接口数字CCD，300万像素，25帧/秒的拍摄速度

7. 镜头：0.7～4.5X连续变倍镜头，600～800piexl/mm图像放大率

8. 光源：高亮度LED单色冷光源

9. 测试样品大小：长≤∞，宽≤∞，高度差=0mm

10. 外形尺寸：约W155×D80×H200mm

11. 重量：约2.5Kg(主机部分)

12. 电源：PC USB2.0

构成：

1. 主机架：1台

2. 摄像机：1个

3. 镜头：1个

4. 倾角装置：1套

5. 光源系统：1套

6. 蠕动加样泵：1套

7. 接触角专业测量软件：1套

8. 专用计算机(当前主流配置)：1台
